一起认识画面分割器、视频矩阵和延长器

2021/08/25



       你知道画面分割器、视频矩阵和延长器各自的作用都是什么吗?今天秦安就为大家详细介绍下它们各自的区别。




画面分割器






       画面分割器,又称监控用画面分割器,有4分割、9分割、16分割等种类,可以在一台监视器上同时显示4、9、16个摄像机的图像,也可以送到录像机上记录。

       秦安-MH2415是一台5进2出多画面KVM分割器,级联状态下支持主屏显示器16分割的同时,副屏显示器4分割。使用者仅需通过一组键鼠,即可在两台显示屏中无缝漫游,同时监看来自多台电脑设备的画面,另一台显示屏可全屏,也可同步输出。每一路信号输入输出均支持4K (3840 x 2160 @ 60 hz),超高清分辨率显示, 图像更加细腻丰富。拥有多种视窗画面模式,支持自定义。是需要显示多个清晰度极高的视频画面,如:现代医疗、航空航天、广电、精密仪器制造等场景应用的理想之选,帮助用户能越来越顺畅地应用4K视听技术来完成更加精细的工作。






       另外还有六分割、八分割、双四分割设备等,但图像比率、清晰度、连续性并不理想,市场使用率很低,大部分分割器除了可以同时显示图像外,也可以显示单幅画面,可以叠加时间和字符,设置自动切换,连报警器材等。






视频矩阵






        视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置,一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能,能将视频和音频信号进行同步切换,这种矩阵也叫做视音频矩阵。目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般用于各类监控场合。如果你有70个摄像机,可是只有7台监视器,那么矩阵可以让你的监视器循环显示出70个摄像机画面轮巡功能。



       秦安光纤KVM矩阵控制中心(模块化)GY-D-288。支持80/160/288端口,每个端口可以动态的配置(AUTO)为输入或输出,主机采用模块化设计,可支持不少于200路输入,可支持不少于200路输出。传输色彩无损失的高清视频图像,支持1920*1080@60Hz、2K等,最高可达4K(DP接口 4k@ 60HZ)。支持网线140米、多模光纤380米、单模光纤最大传输距离可达10,000米。




       模拟视频矩阵的输入设备:监控摄像机、高速球、画面处理器等很多个设备,显示终端一般监视器,电视墙,拼接屏等(通常视频矩阵输入很多,一般几十路到几千路视频,输出比较少一般2-128个显示器;例如64进8出,128进16出,512进32出,1024进48出等)。



       会议中常用到是AV矩阵、VGA、RGB矩阵、HDMI矩阵、DVI矩阵一般的输入设备:摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等,而显示设备:投影机、等离子、拼接屏、大屏幕显示等(通常输入和输出基本差不多,也不会太大;例如8进8出、16进8出、16进16出)。



       视频矩阵,就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲,一个M×N矩阵:表示它可以同时支持M路图像输入和N路图像输出。即任意的一个输入和任意的一个输出。




延长器






        延长器是用来延长信号的器件,通常用于长距离直连线材无法满足传输要求的情况,一般是为了确保信号长距离无衰减的传输而设计,因此多是有源的。



    延长器一般分发送端和接收端,发送端负责完成信号获取和压缩的作用,接收端负责完成信号的解码和端口分配。发送和接受端之间可以是同轴电缆,双绞线(网线),甚至是光纤等等,根据设备应用而不同。

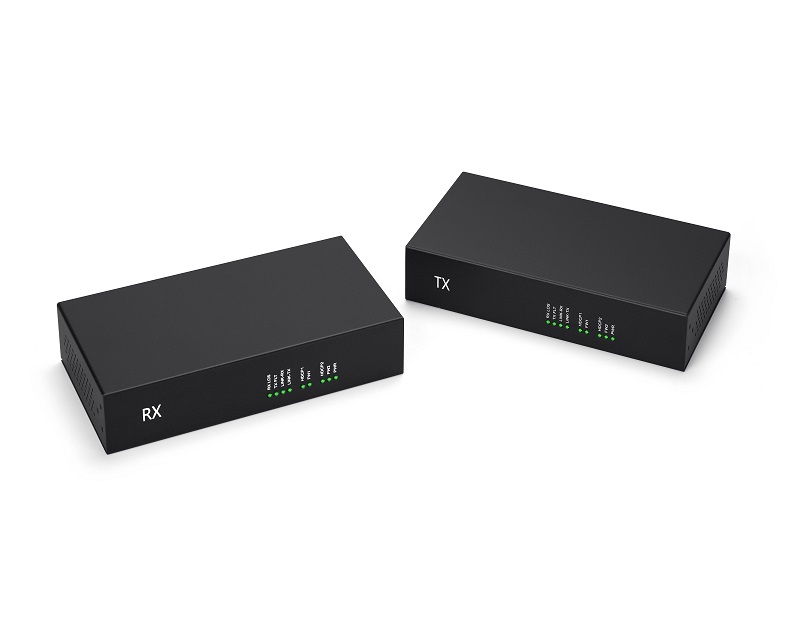

    秦安音视频高清HDMI KVM双屏延长器 KFH201S是一种数字信号延长设备,可将鼠标、键盘、视频等信号通过光纤传输,延长距离最少可达10KM。单路最高支持4K@60HZ分辨率,双路最高支持1920*1080@60HZ分辨率。






Kinan 拥有多元化的客户,包括财富 500 强企业、中小型企业、工厂和工业运营、军事和政府设施家庭办公室和个人使用以及许多 OEM 客户。
