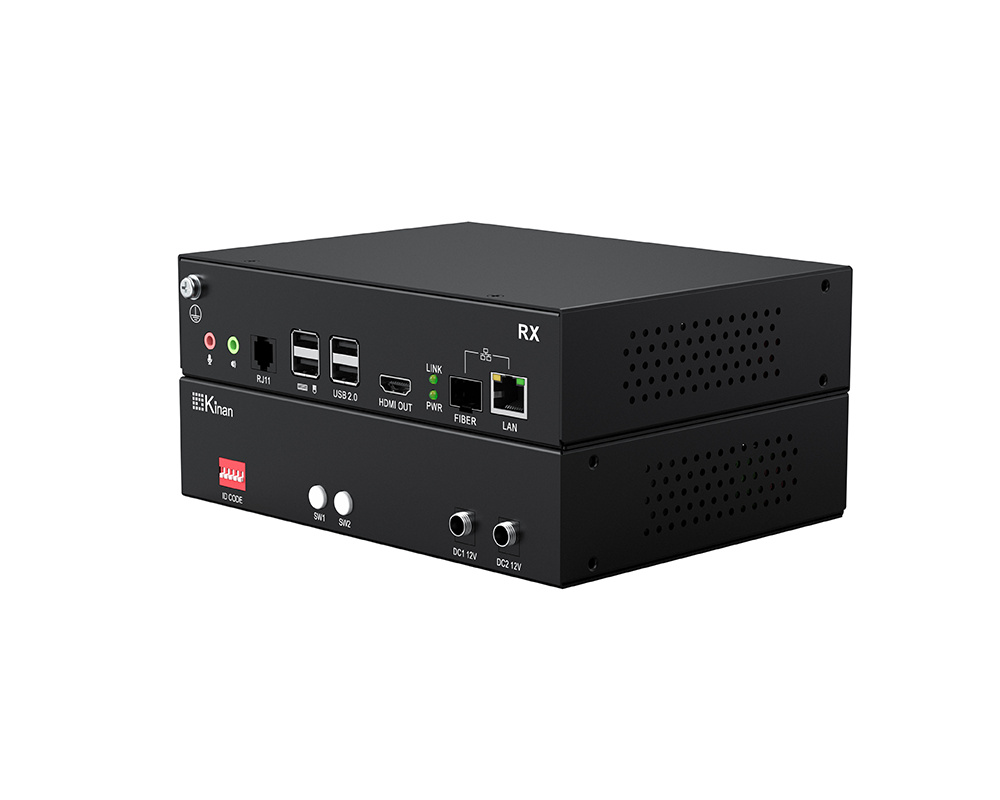

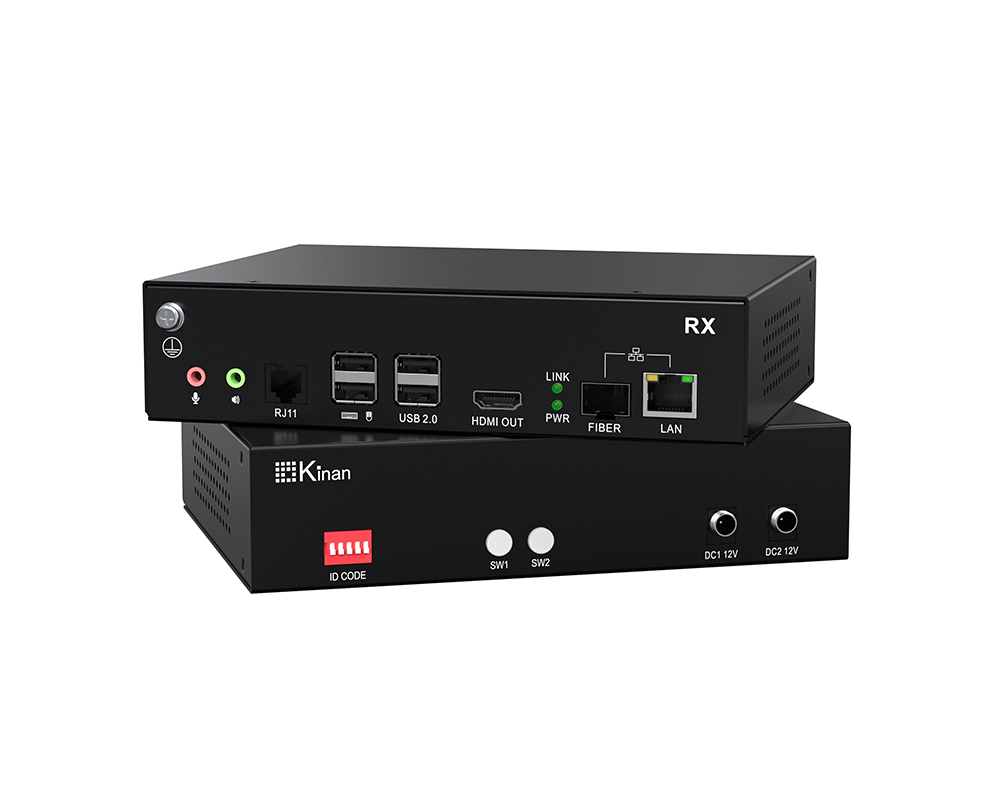

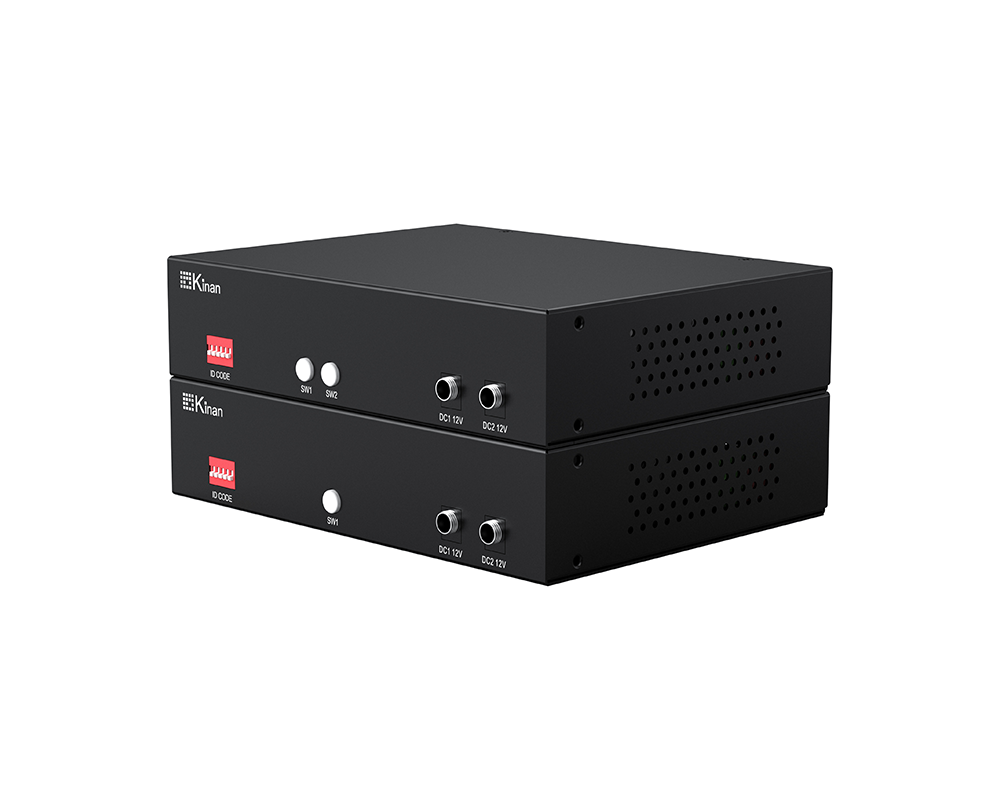

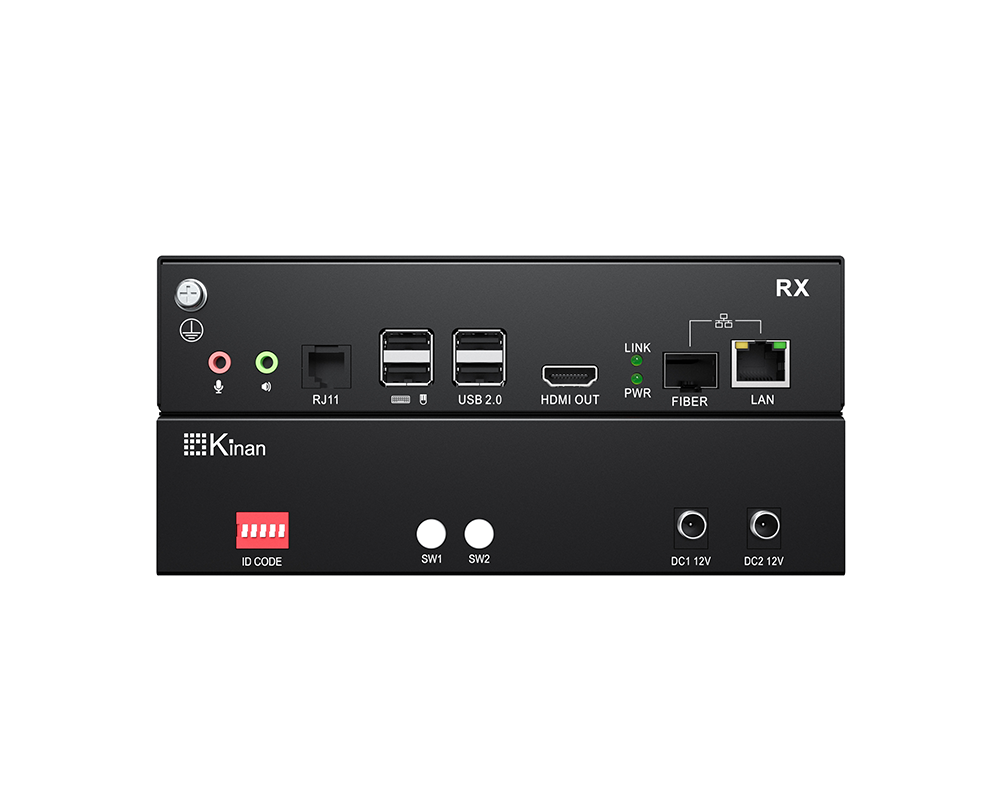

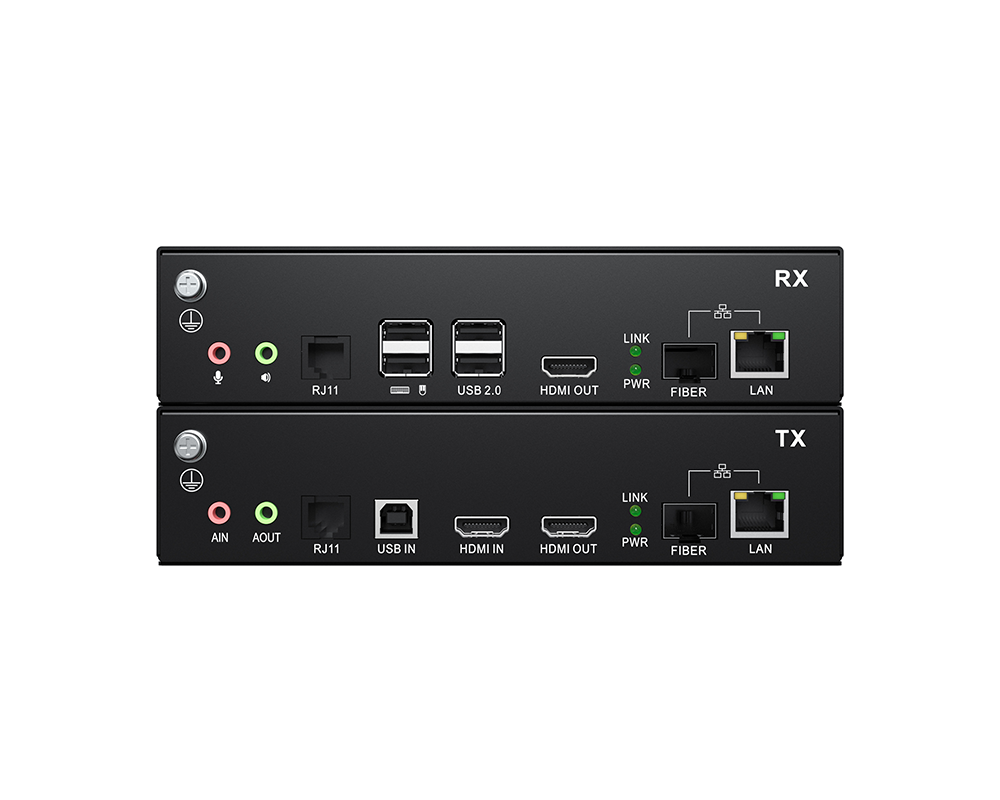

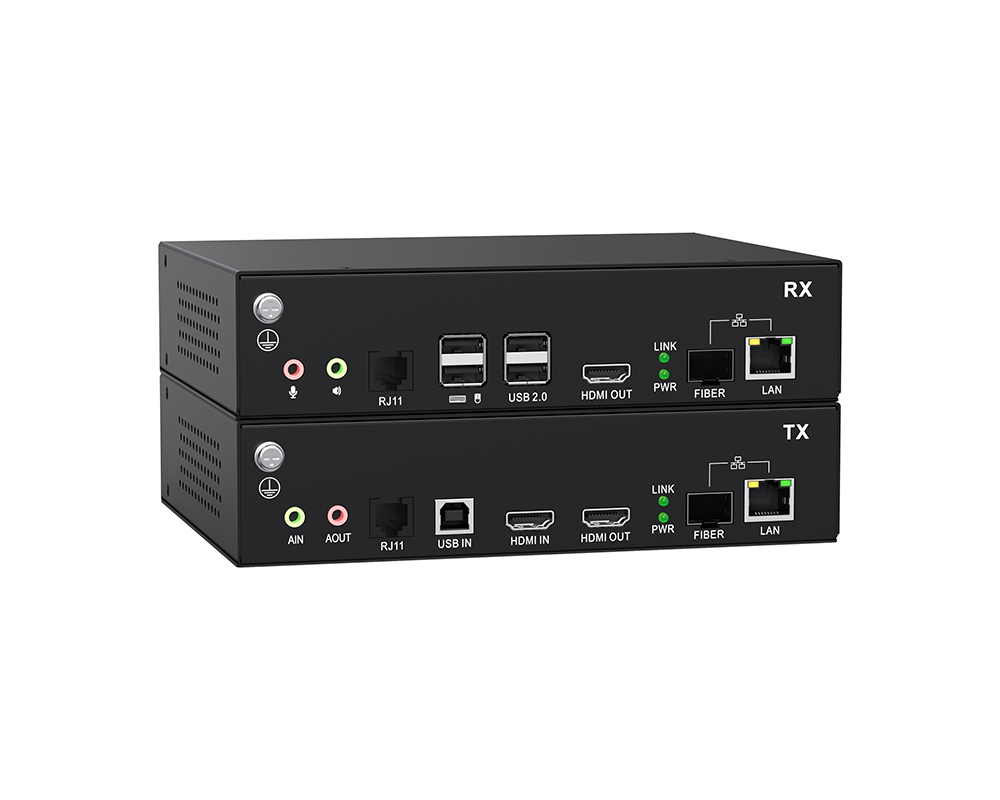

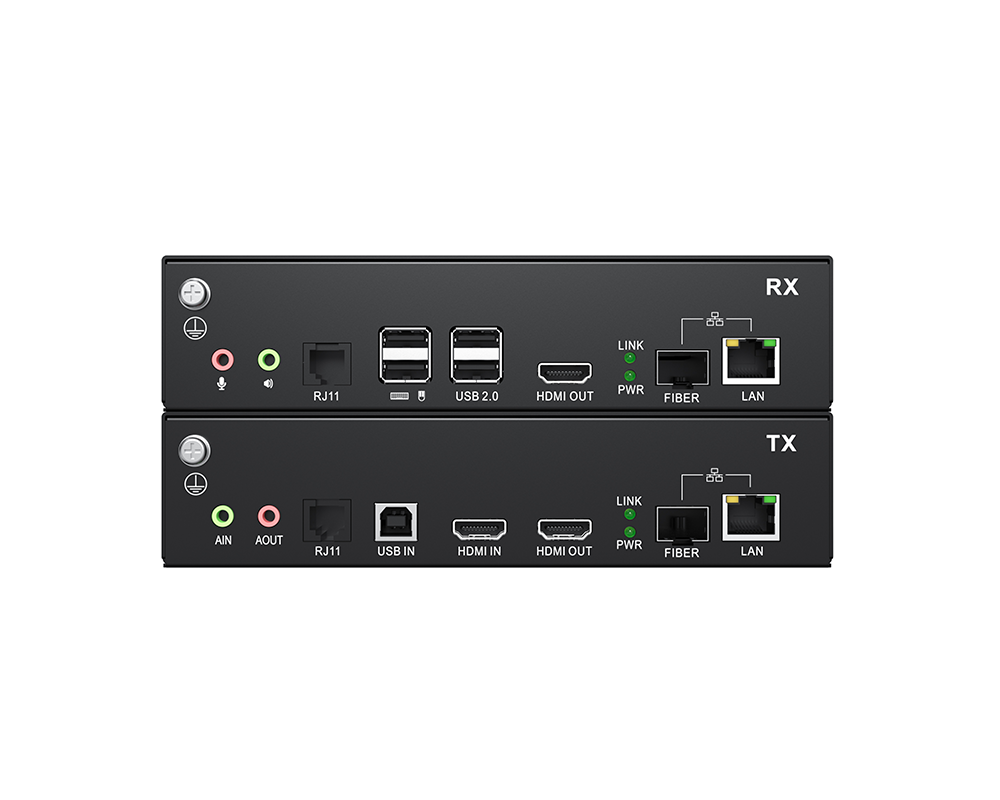

HDMI高清数字光纤网线KVM延长器

型号:KFH168S

点对点HDMICATx or Fiber3840x2160@30Hz

KFH168S HDMI 延长器是一款4K HDMI JPEG无损压缩KVM延长器,可将PC主机的1路视频、鼠标、键盘、USB2.0等信号通过光纤或网线传输,支持单模和多模光纤,单模最远传输距离为80km,多模最远传输距离为300m,网线最远传输距离为150m。支持1路高品质HDMI信号的传输,有广泛的使用领域。

在线咨询

产品特性

  • 采用私有视频编码协议(类JPEG)无损压缩,传输画质视觉无损
  • 超低延时,延时1帧(16ms @ 60fps)
  • HDMI1.4高清视频传输,最高支持3840x2160@30Hz ,推荐1920*1080@60 Hz
  • 双向音频,支持模拟音频麦克风
  • USB 2.0透明传输,可以连接4个USB外设,例如:U盘、USB打印机、指纹识别模块、人脸识别模块等
  • 单路异步串口传输,支持波特率设置
  • 光纤网线同时传输,光接口SFP单模80KM,双模300M,网线CAT5E支持120M、CAT6支持150M,网线支持1000M LAN局域网接口
  • 本地端(TX)HDMI 接口环出支持EDID切换,识别RX端EDID(RX必须连接显示器)
  • 支持千兆网络交换机点对点DIP开关拨到相同位置以进行配对连接

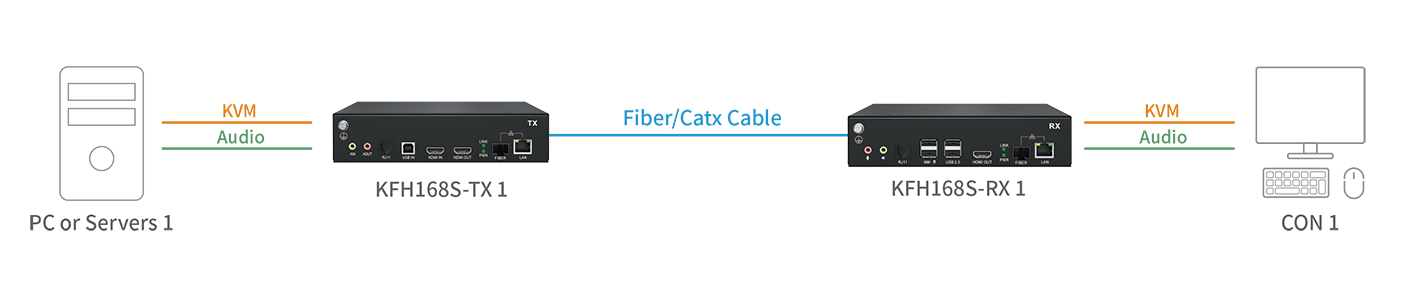

拓扑图

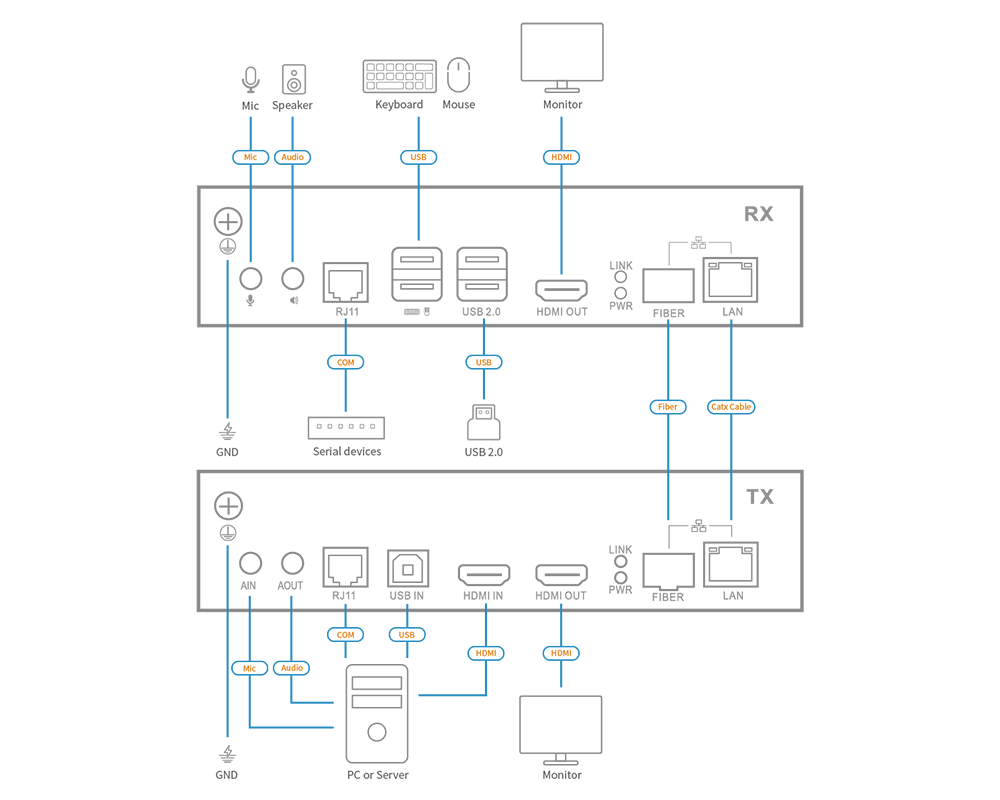

点对点直连:网线/光纤

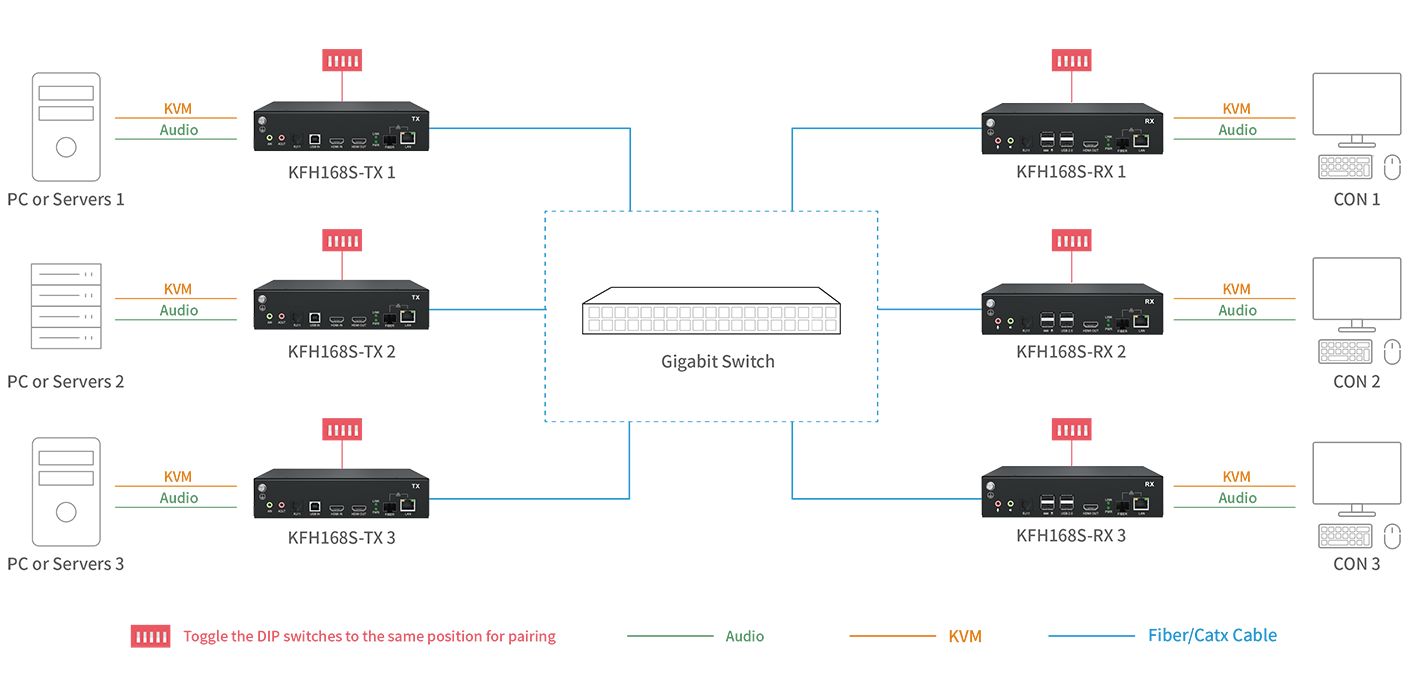

过交换机点对点:网口/光口交换机


产品规格

技术参数KFH168S_TXKFH168S_RX
接口HDMI 输入1 x HDMI-AN/A
HDMI 输出1 x HDMI-A1 x HDMI-A
电源2 x DC 5.5*2.5mm2 x DC 5.5*2.5mm
LAN 口1 x RJ451 x RJ45
光模块1 x SFP1 x SFP
串口1 x RJ111 x RJ11
麦克风1x 3.5mm耳机(粉)1x 3.5mm耳机(粉)
扬声器1x 3.5mm耳机(绿)1x 3.5mm耳机(绿)
USB1 x USB Type B 母头4 x USB Type A 母头
分辨率3840*2160@30Hz (最高)
1920*1080@60Hz (最佳)
视频码流最大峰值 850 Mbps
典型值 300Mbps
传输距离光模块+光纤线:距离≤80KM
网线(CAT5e/6/7):最长150M
DIP地址拨码开关组网点对点拨码连接
电源输入额定值DC12V/2A 双电源冗余DC12V/2A 双电源冗余
电源输入最大范围9V-28Vdc ≥ 2A
耗电量(功率)5W5W
工作温度0–50 ℃
贮藏温度-20–60 ℃
湿度0–80% RH, 无凝结
净重0.81kg0.81kg
材料金属
机身尺寸(W × D × H)189mm×144mm×44mm
包装尺寸(W × D × H)395mm×274mm×110mm

资料下载

Manual-KFH168S.pdf
说明书PDF
查看下载
KFH168S彩页
彩页PDF
查看下载

产品配件

  • HDMI高清数字光纤网线KVM延长器x1
  • HDMI线4Kx1
  • USB打印线x1
  • 音频双并线x1
  • 挂耳x1
  • 电源适配器x2
  • 说明书/保修卡/合格证x1
