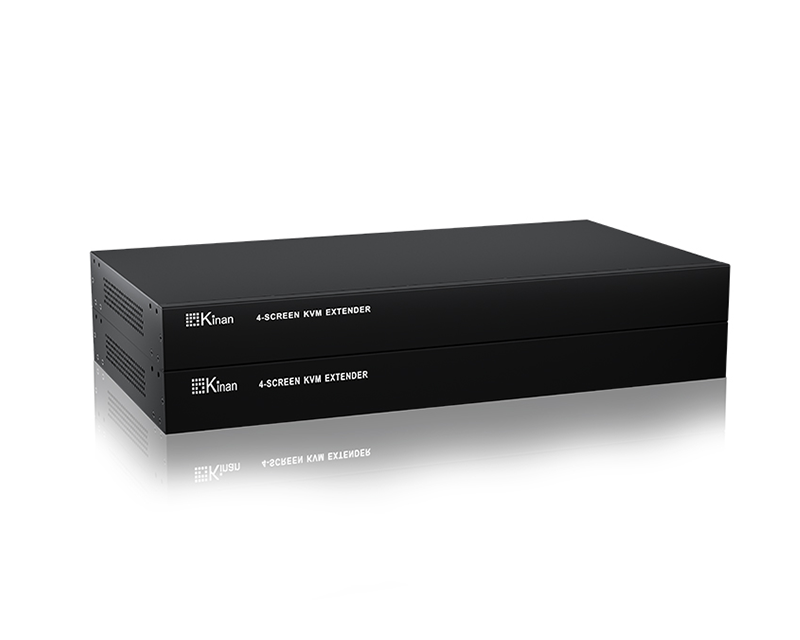

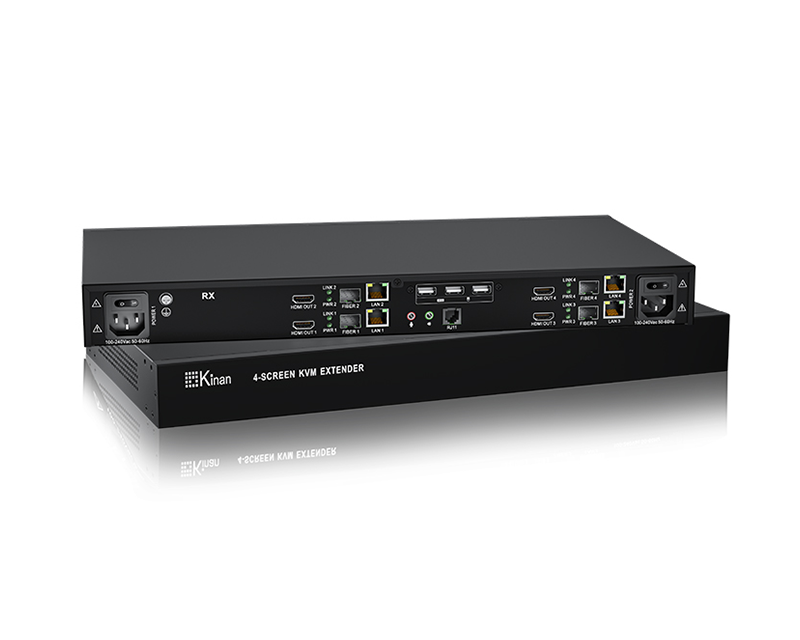

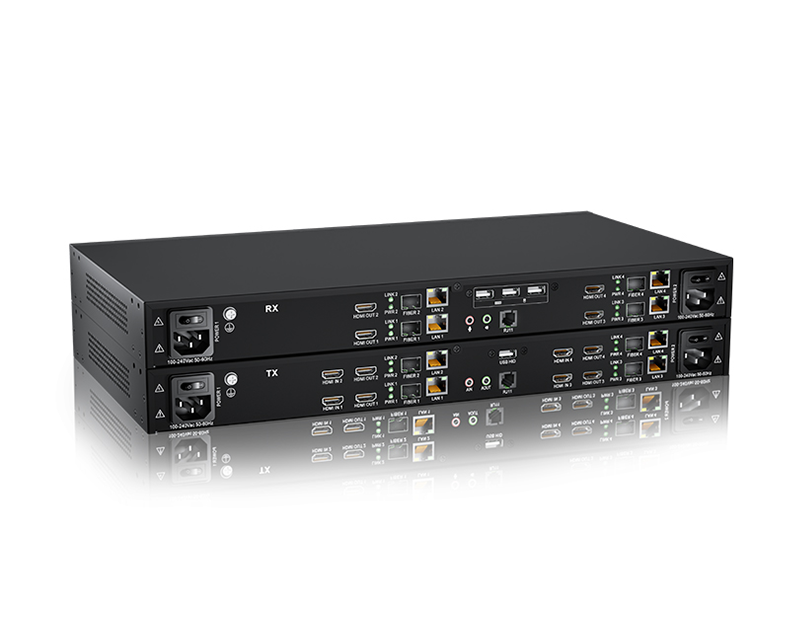

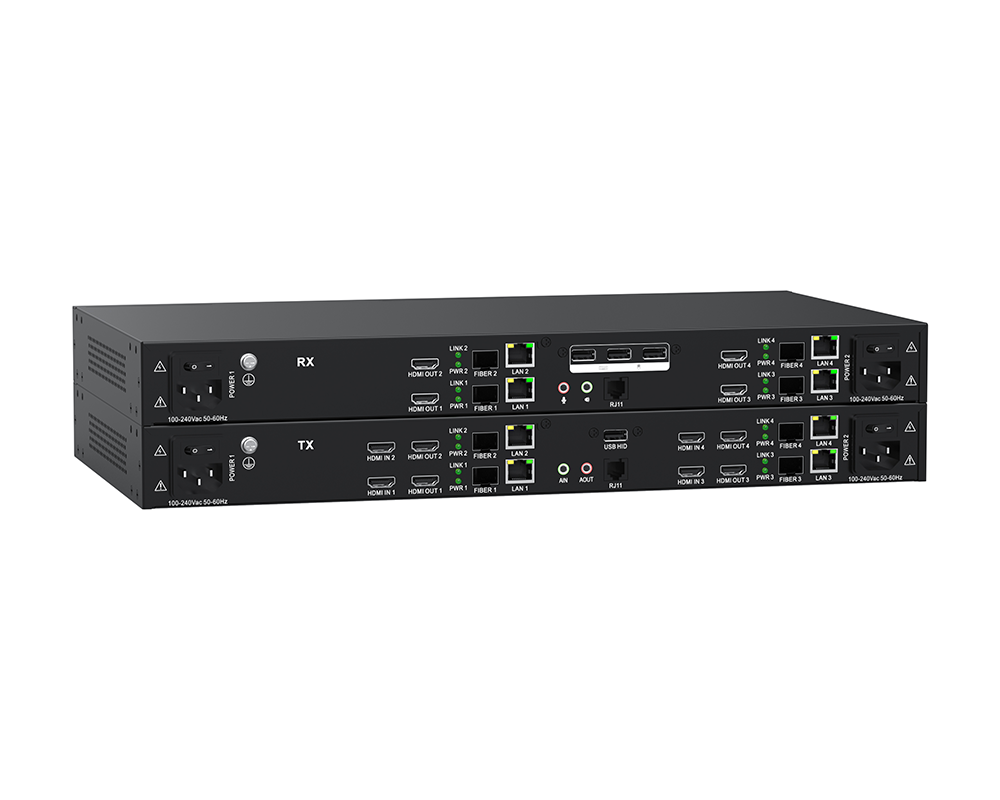

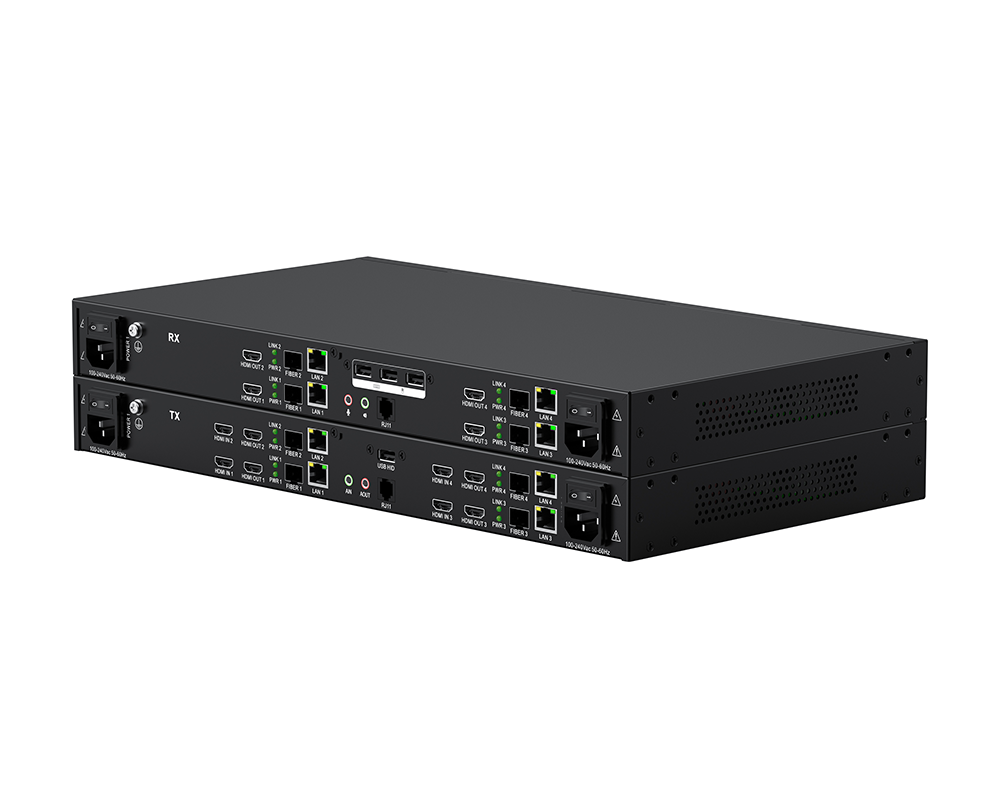

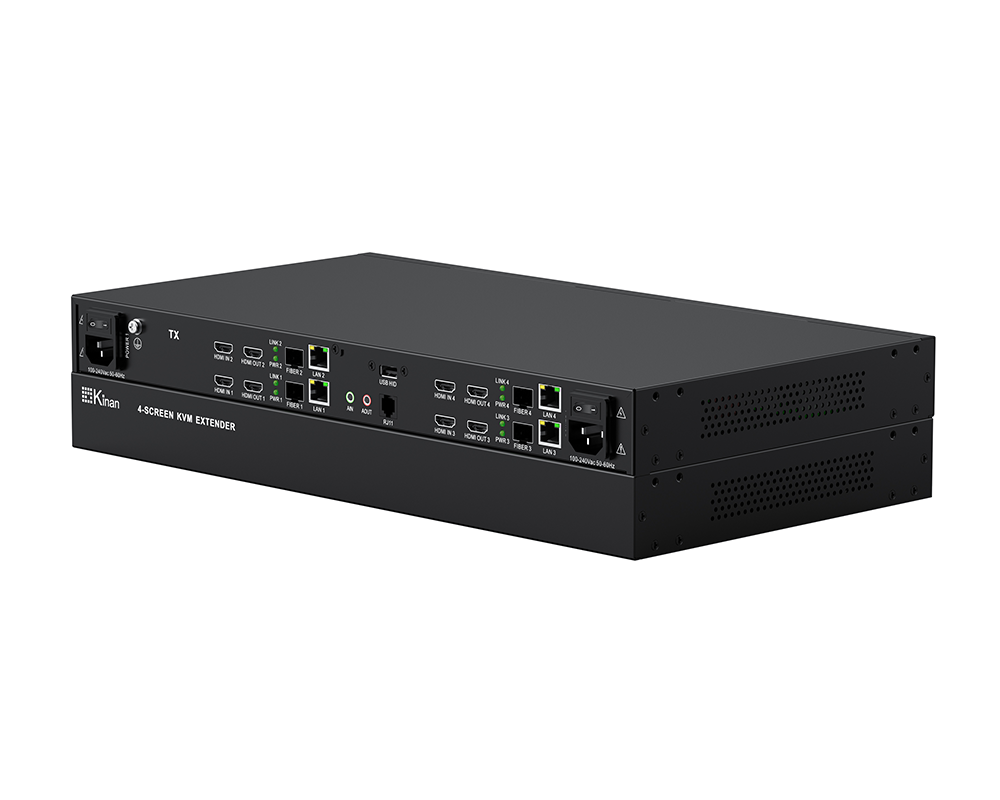

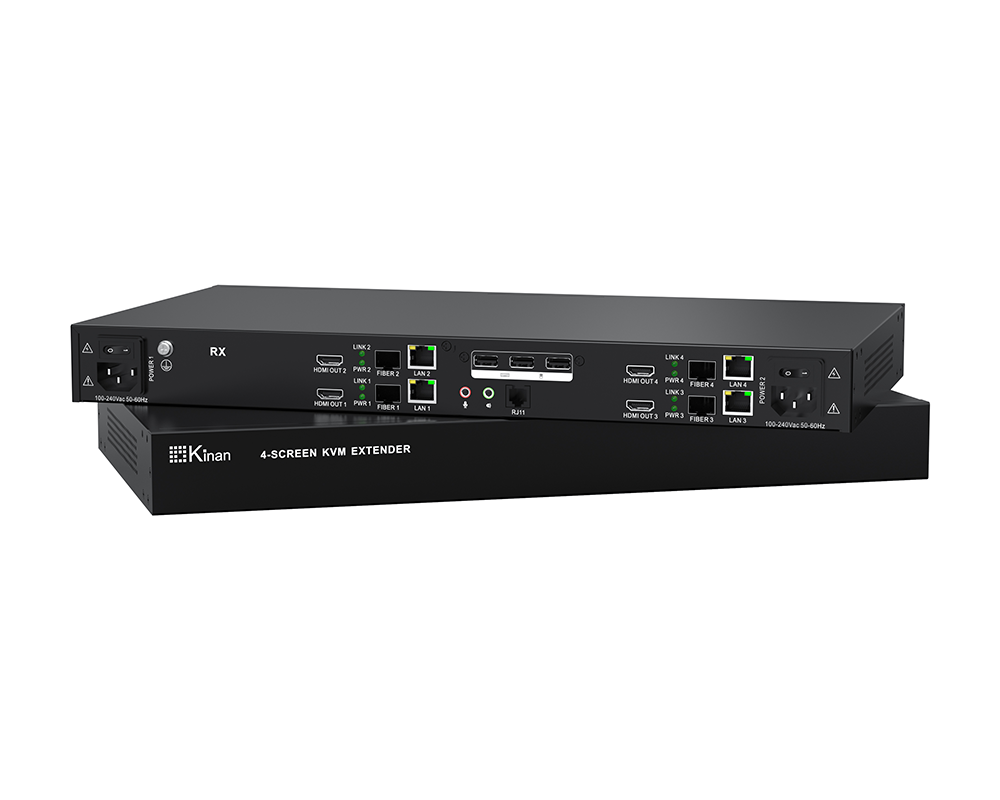

HDMI高清数字KVM延长器 四屏光纤/网线

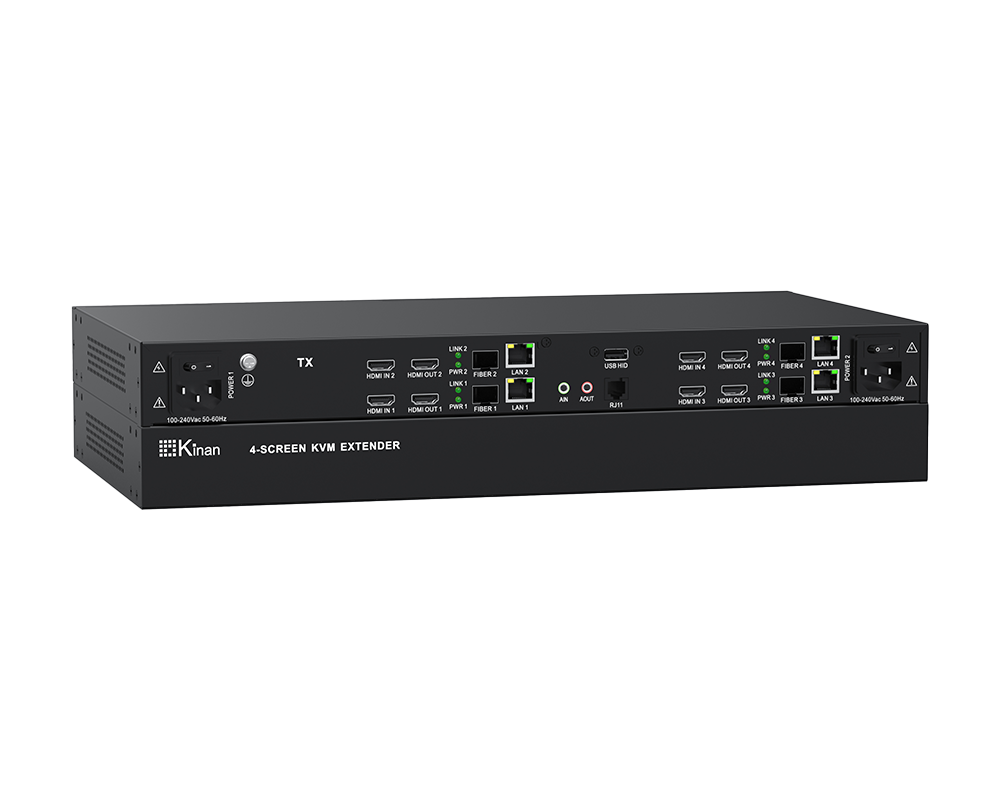

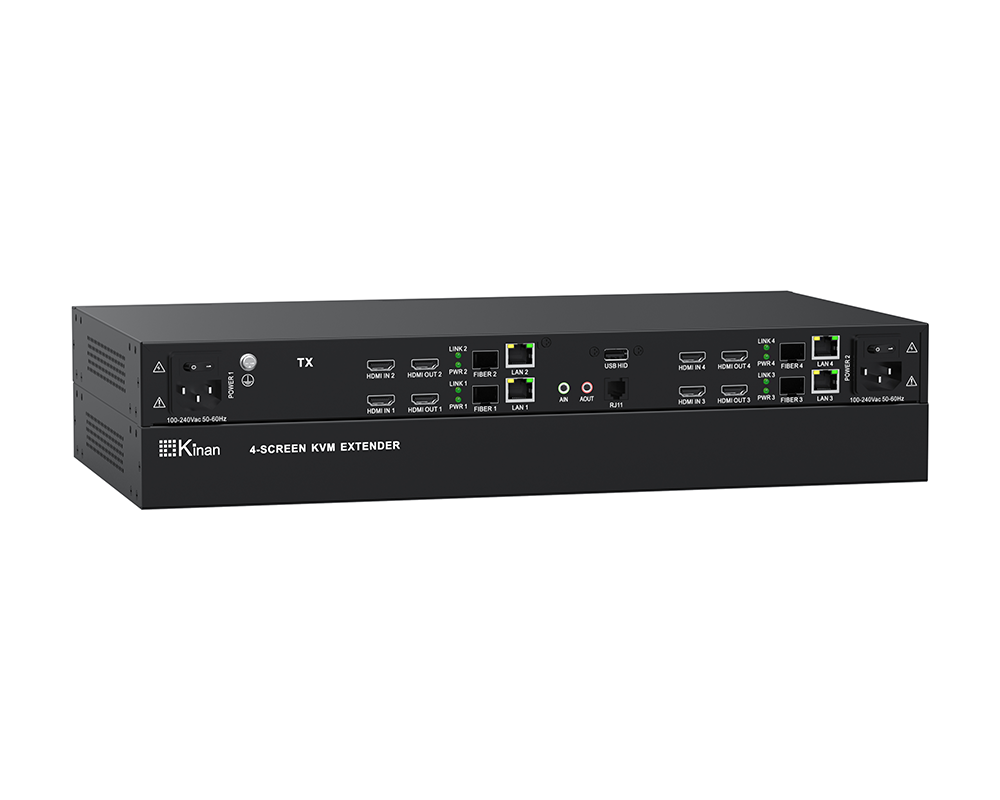

型号:KFH468K
KFH468K HDMI高清数字KVM延长器产品是一种KVM信号延长设备,可将PC主机的4路视频,1路鼠标、键盘等信号通过光纤或网线传输,支持单模和多模光纤,单模最远传输距离为80km,多模最远传输距离为300m,网线最远传输距离为150m。
在线咨询产品特性
- 采用私有视频编码协议(类JPEG)无损压缩,传输画质视觉无损
- 超低延时,延时1帧(16ms @ 60fps)
- 支持HDMI高清视频传输,最高支持3840*2160@30 Hz,推荐最佳分辨率1920*1080@60Hz
- 双向音频,支持模拟音频麦克风
- USB 2.0透明传输,可以连接4个USB外设,例如:U盘、USB打印机、指纹识别模块、人脸识别模块等
- 单路异步串口传输,支持波特率设置
- 光纤网线同时传输,光接口SFP单模80KM,双模300M,网线CAT5E支持120M、CAT6支持150M,网线支持1000M LAN局域网接口
- 支持HDMI本地环出EDID切换,识别RX端EDID(RX必须连接显示器)
- 支持千兆网络交换机点对点DIP开关拨到相同位置以进行配对连接
拓扑图

点对点直连:网线/光纤

过交换机点对点:网口/光口交换机
产品规格
| 技术参数 | KFH468K_TX | KFH468K_RX | ||
|---|---|---|---|---|
| 接口 | HDMI 输入 | 4 x HDMI | NA | |
| HDMI 输出 | 2 x HDMI | 4 x HDMI | ||
| 电源 | 2 x DC 5.5*2.5mm | 2 x DC 5.5*2.5mm | ||
| LAN 口 | 4 x RJ45 | 4 x RJ45 | ||
| 光模块 | 4 x SFP | 4 x SFP | ||
| 串口 | 1 x RJ11 | 1 x RJ11 | ||
| 麦克风 | 1 x 3.5mm 耳机(粉) | 1 x 3.5mm 耳机(粉) | ||
| 扬声器 | 1 x 3.5mm 耳机(绿) | 1 x 3.5mm 耳机(绿) | ||
| USB | 1 x USB Type B 母头 | 3 x USB Type A 母头 | ||
| 分辨率 | 3840*2160@30Hz | |||
| 视频码流 | 最大峰值 850 Mbps 典型值 300Mbps | |||
| 连接线缆 | 光模块+光纤线:距离≤80KM 网线(CAT5e/6/7):距离最长 150M | |||
| DIP地址拨码开关 | 组网点对点拨码连接 | |||
| 电源输入额定值 | DC12V / 2A 双电源冗余 | |||
| 功率 | 13W: 94 BTU | 17W: 121BTU | ||
| 工作温度 | 0–50 ℃ | |||
| 贮藏温度 | -20–60 ℃ | |||
| 湿度 | 0–80% RH, 无凝结 | |||
| 材料 | 金属 | |||
| 净重(kg) | 3kg | 3kg | ||
| 机身尺寸 (W × D × H) | 438 mm × 235 mm × 44mm | |||
| 包装尺寸 (W × D × H) | 532 mm × 432 mm × 158mm | |||
产品配件
- HDMI高清数字KVM延长器 四屏光纤/网线x1
- HDMI线4Kx1
- USB打印线x1
- 音频双并线x1
- 挂耳x1
- 电源适配器x1
- 说明书/保修卡/合格证x1
