国网北京密云供电公司调度指挥中心

一、项目背景

国家电网北京密云供电公司调控中心作为区域电网调度运行、监控指挥及应急处置的核心枢纽，承担着保障区域电网安全稳定运行、高效调度及突发事故快速响应的重要职责。为适配电网调度业务现代化发展需求，进一步完善一体化功能建设，本次KVM系统改造项目建设中将适配数字控制中心矩阵系统，实现机房与席位之间的信号互联、权限分级、瞬时切换，全面提升调度效率与应急响应能力，助力电力调度数字化转型。

二、客户痛点

1、24台D5000工作站、52台服务器、15台OA电脑分散于不同机房，原有老旧KVM系统老化，无法实现集中高效管控，增加电力调度运维成本。

2、老旧KVM系统无法满足电力调度高清、无损、低延时的核心需求，影响调度效率，无法适配现代化电网调度业务。

3、信号联动不畅、切换延迟高，应急场景下无法快速调取关键信号，影响电力应急处置能力。

4、KVM系统未国产化适配、扩展性不足，且缺乏精细化权限管控，存在电力系统安全风险，不符合国网安全规范。

此次国家电网KVM系统改造中使国网信息化达到更高的发展和提升，把系统各种计算机图像、D5000系统、OA系统、一体双核监控系统、音视频等进行集中显示，在实时调度、会商、决策及信息反馈等方面完全解决了客户的痛点，助力电网调度智能化升级。

三、方案设计

电力调度架构，全域协同管控采用分布式KVM延长器，以发送端（TX）、接收端（RX）与IP矩阵管理机为核心，一套具备冗余链路、光电备份、无损编码的IP式KVM矩阵系统，适配国家电网调度业务需求。

灵活扩展延伸：用户创建灵活信号管理构架，适配电力调度多设备管控需求。计算机群不受地理位置限制，共享控制、协作、切换等操作，提升电网调度协同效率。

完美数字视频：多视频编码技术，为用户呈现最佳图像效果，1:1 像素映射无损技术，最高可支持4K@60Hz 超高清传输，让画面零失真、无延时。

安全合规可控：物理链路隔离，支持国网加密U-Key、兼容麒麟、凝思、磐石等国产系统，符合电力监控安全防护规范。

主备双网络：自动/手动无缝切换，保障电网调度零中断、零风险运行，提升电力调度可靠性。

四、方案特点

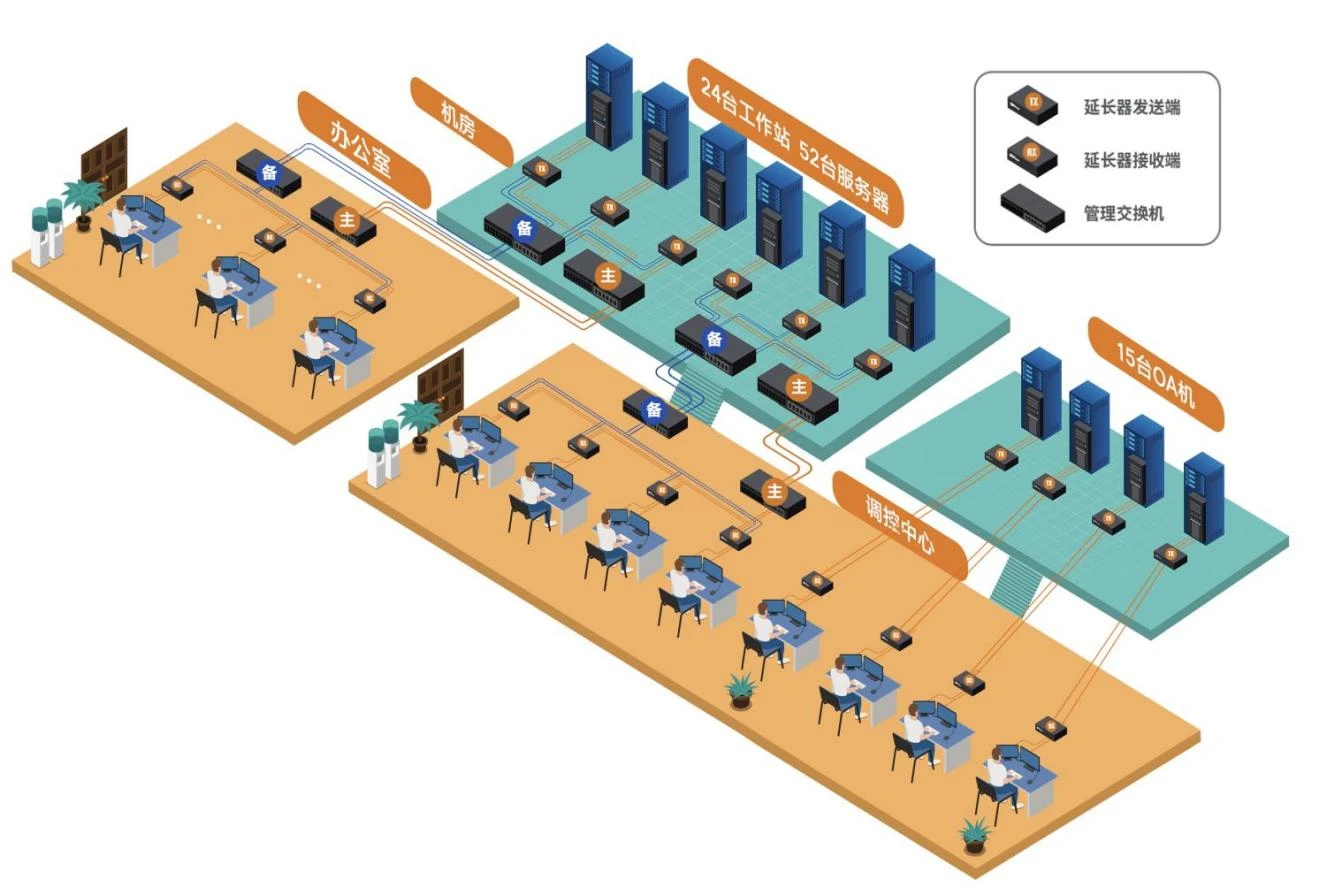

集中部署：配置24台双屏TX、52台单屏TX设备，接入主备千兆交换机，完成全网终端设备信号集中采集与统一接入，适配电力机房集中管控需求。

坐席灵活管控：调度大厅、自动化办公室按需配置双屏/单屏RX终端，支持一套键鼠跨多设备无缝切换、集中操控，操作便捷高效，提升电力调度工作效率。

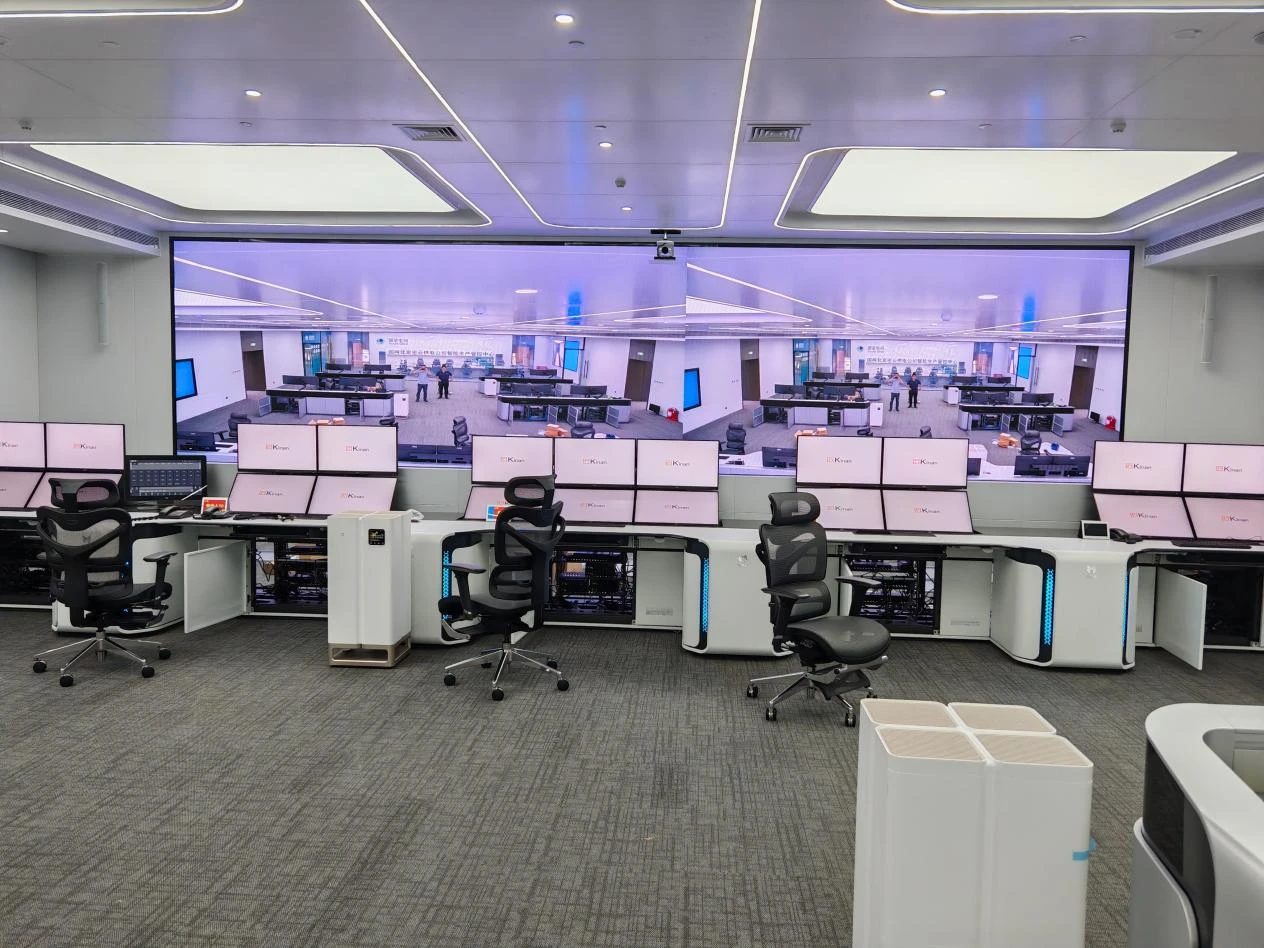

大屏全域显控：部署4台RX设备接入拼接大屏，实现各类调度业务数据、运行画面全域整合与可视化展示，助力电力调度可视化管理。

分级安全认证：采用账号密码权限分级管理模式，按岗位授权坐席精准访问对应业务资源，有效杜绝越权操作，保障国家电网系统运行安全。
