产品特性
- DisplayPort高清视频传输，最大分辨率3840x2160@60Hz (YCbCr 4:4:4）
- 超低延时（8ms @ 60fps）
- 传输带宽：~900Mbit/s
- 支持1000M LAN局域网接口
- 支持光纤传输 光接口SFP（LC）光衰减-3db，（可选FC接口）-3db
- 支持USB 2.0传输，可以连接2个USB外设，例如：U盘、USB打印机、指纹识别模块、人脸识别模块等
- 支持1路异步串口传输
- 支持发送端（TX）DisplayPort 接口环出
- 支持DisplayPort内置音频
- 支持模拟音频麦克风

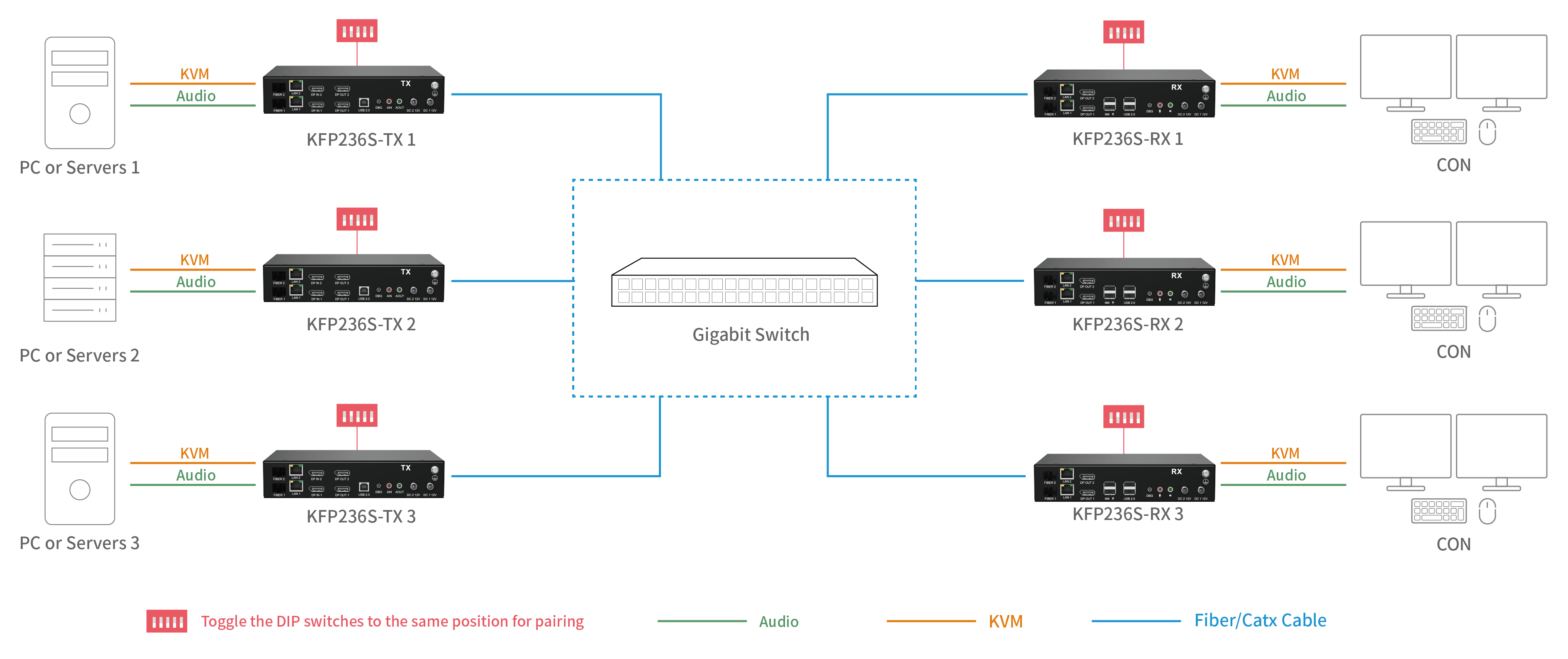

- 支持千兆网络交换机点对点拨码连接
- 内置ESD保护电路，能有效防止静电
- 最长传输距离150米屏蔽网线（ Cat5e支持 120米, Cat6a以上支持150米）
- 网线不能与强电一起走线

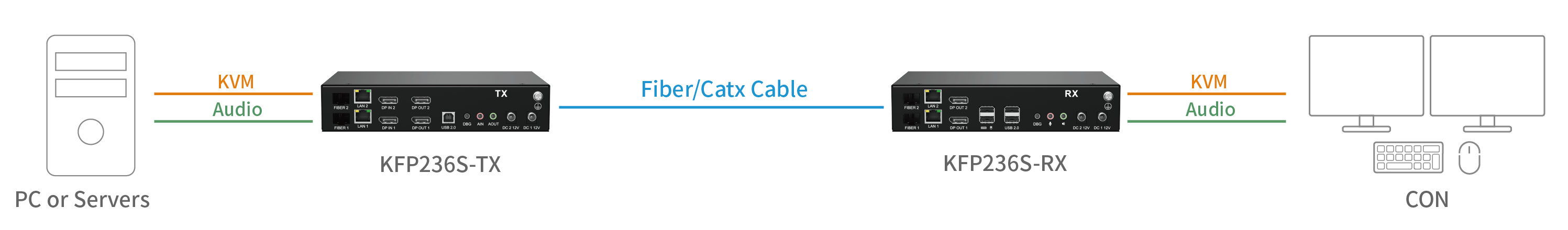

拓扑图

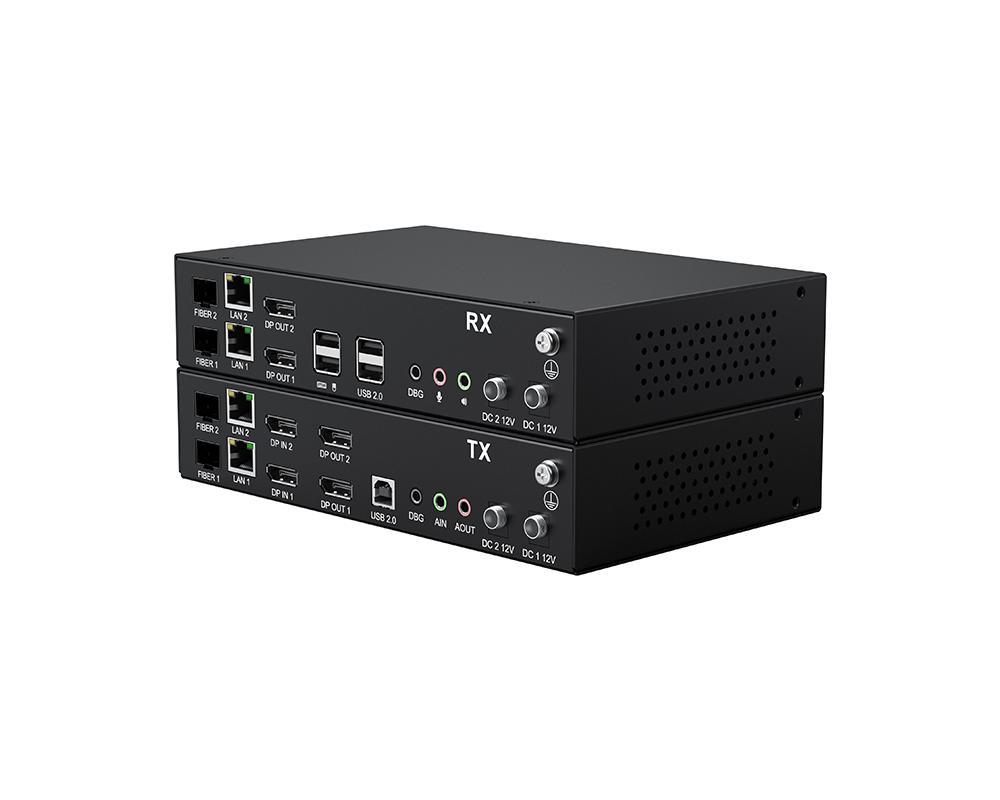

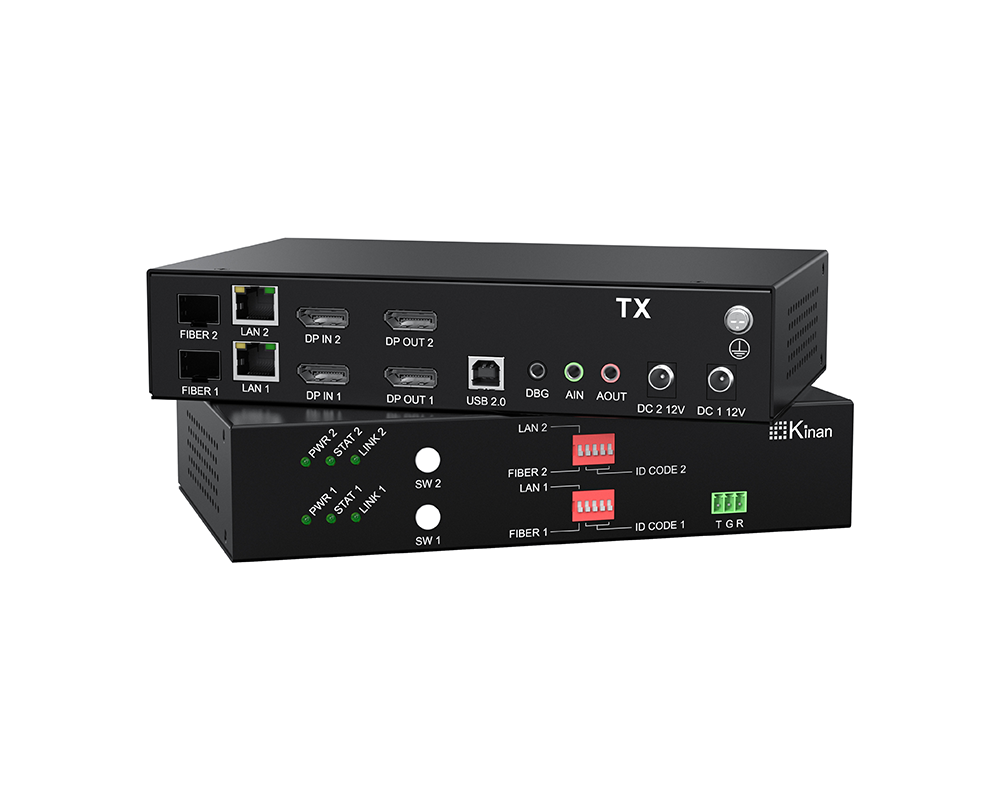

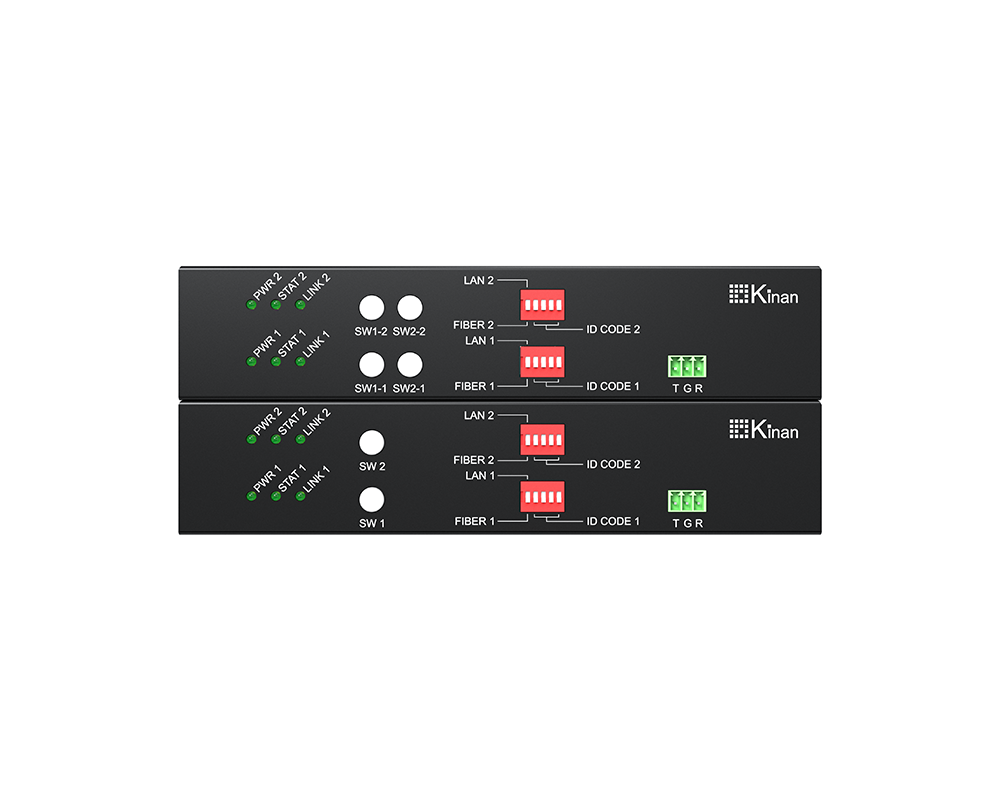

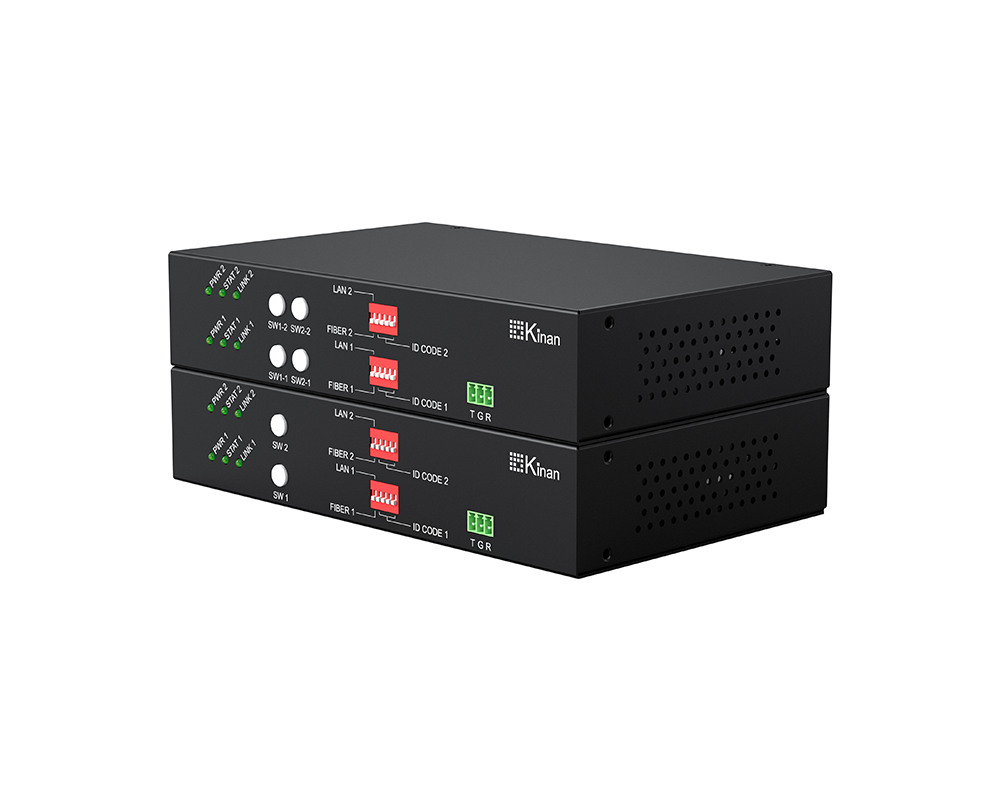

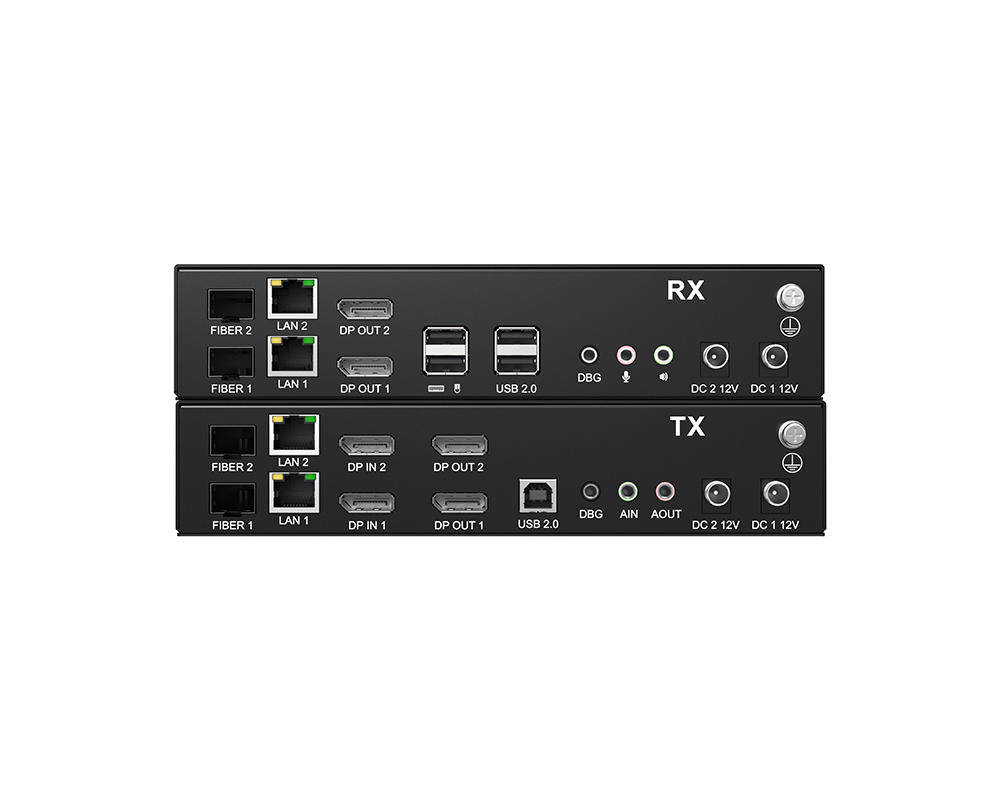

产品规格
| 技术参数 | KFP236S-TX | KFP236S-RX | ||
|---|---|---|---|---|
| 接口 | Display Port 输入 | 2 | N/A | |
| Display Port 输出 | 2 | 2 | ||
| 电源口 | 12V x 2 | 12V x 2 | ||
| LAN 口 | RJ45 x 2 | RJ45 x 2 | ||
| 光模块 | SFP x 2 | SFP x 2 | ||
| 麦克风 | 3.5mm耳机(粉) x 1 | 3.5mm耳机(粉) x 1 | ||
| 扬声器 | 3.5mm耳机(绿) x 1 | 3.5mm耳机(绿) x 1 | ||
| USB Type B | 1 | N/A | ||
| USB Type A | N/A | 4 | ||
| 最大分辨率 | 3840*2160@60Hz | |||
| 连接线缆 | 光纤线（取决于光模块） 网线（CAT5e/6/7） | |||
| 电源输入额定值 | DC12V / 3A | DC12V / 3A | ||
| 功率 | 19W | 22W | ||
| 工作温度 | 0–50 ℃ | |||
| 贮藏温度 | -20–60 ℃ | |||
| 湿度 | 0–80% RH, 无凝结 | |||
| 净重 | 1.03kg | 1.03kg | ||
| 材料 | 金属 | |||
| 机身尺寸(W × D × H) | 210mm×132.2mm×44mm | |||
| 包装尺寸(W × D × H) | 395mm×274mm×110mm | |||
资料下载
