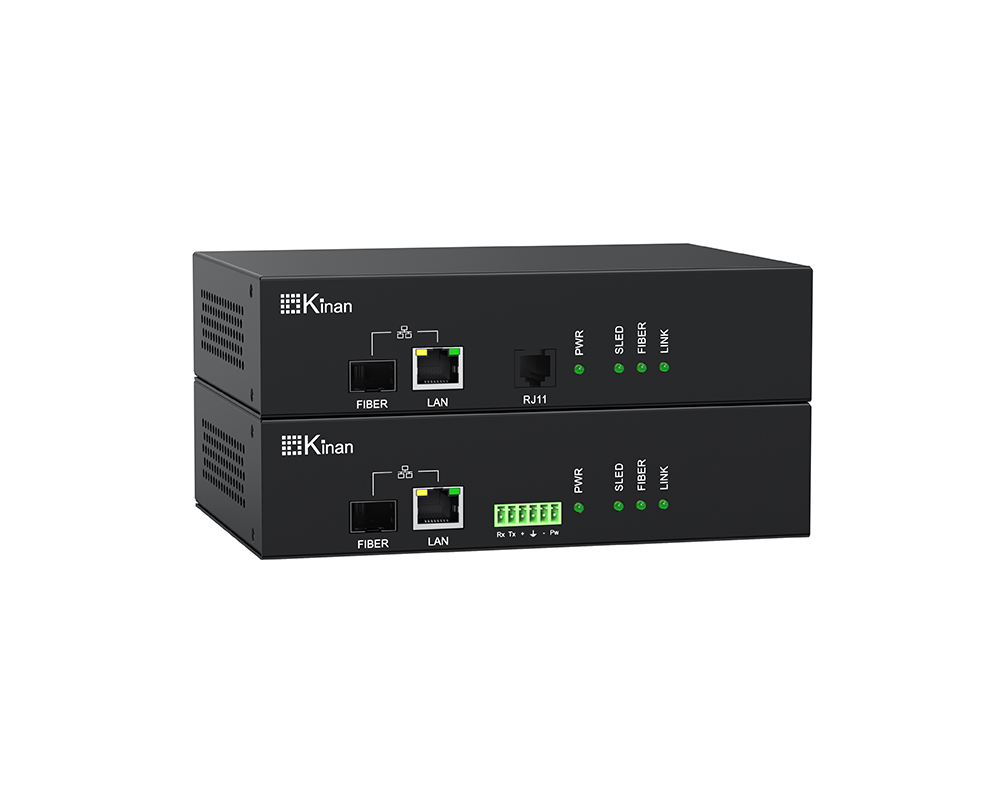

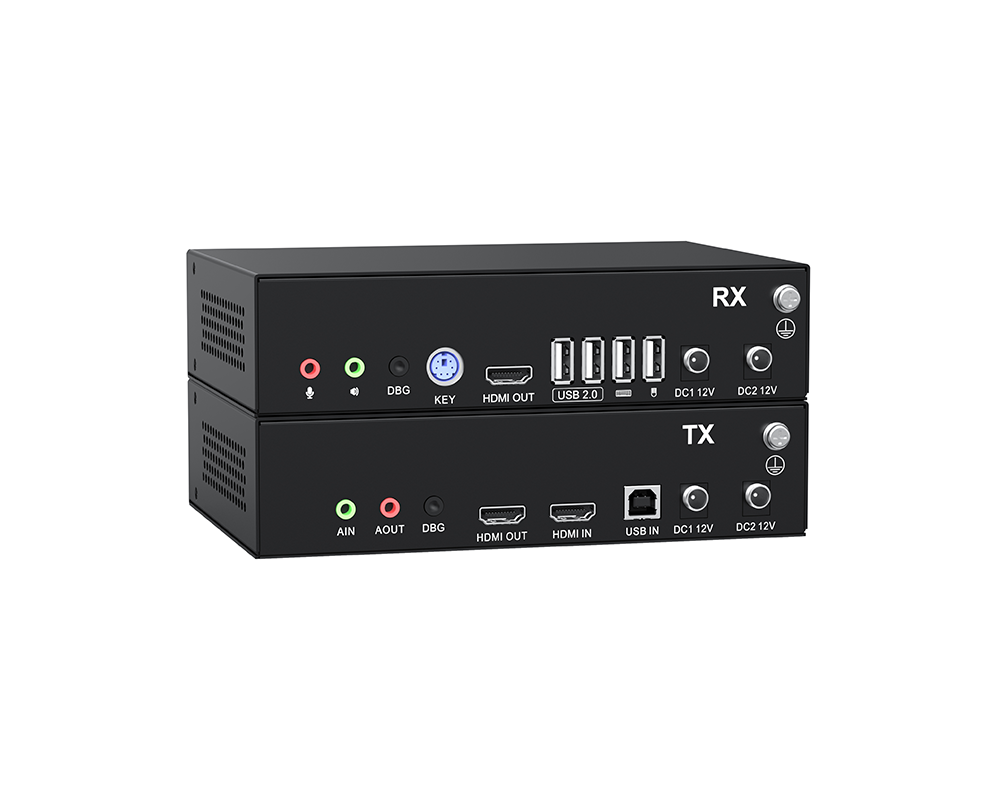

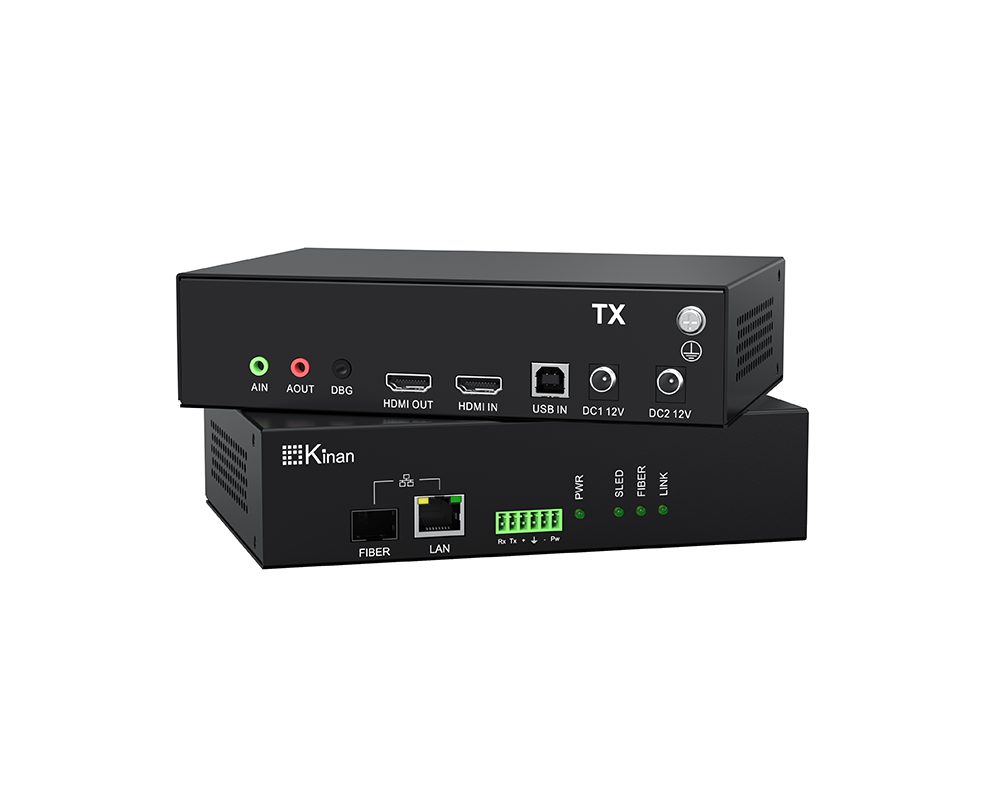

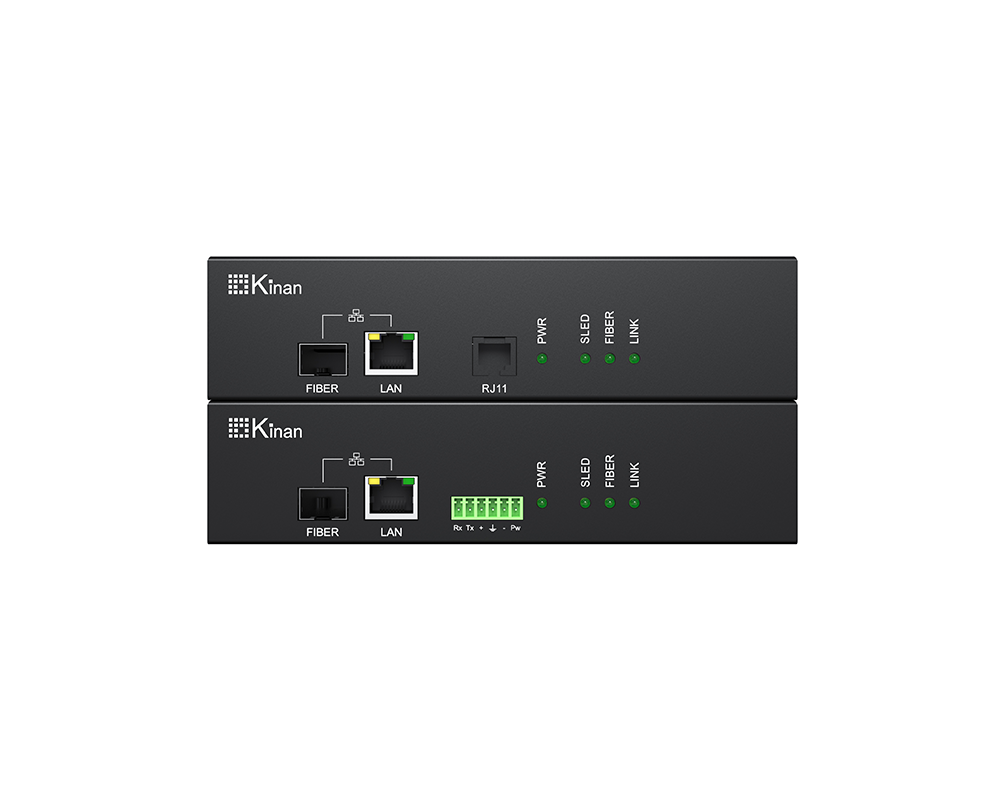

IP式HDMI KVM矩阵延长器
型号：KFH151S
IP式KVM矩阵延长器是高度优化的KVM延长器，点对点连接网线传输距离可达120m，最高支持分辨率为3840x2160@30Hz。该系列延长器接入千兆网络交换机可组成的矩阵切换系统，矩阵系统内支持点对点(P2P)模式以及矩阵(Matrix)模式。在不使用集中管理平台的情况下可独立组网，支持最多40个节点；在使用集中管理平台的情况下，根据网络带宽最多可支持9999个节点。
在线咨询产品特性
- HDMI / USB2.0/Audio/Rs232 IP式KVM矩阵延长器
- 视觉无损压缩传输，超低延时(≈16ms@30Hz),传输带宽Typical:50~300Mbps
- 图形化UI界面(中英文)，可实现直观、便捷的端口切换等人机交互
- 支持主机之间无缝、无黑屏切换
- USB 传输速率最高为480Mbit/s
- 支持1路RS232异步串口传输
- 支持模拟音频和麦克风，支持数字音频
- 支持本地端（TX）HDMI 接口环出
- 最大分辨率3840x2160@30Hz
- 采用光纤传输，支持单模和多模光纤, 最远传输距离视光模块类型而定
- 采用CAT5e/6/7传输, 点对点最长延长距离120m
- 多样化的连接方式：接入标准千兆网络交换机（具备IGMP组播功能）组成矩阵切换系统，不使用集中管理平台支持最多40个节点，使用集中管理平台后在网络带宽足够的情况下最多可支持到9999个节点(RX & TX)。
- 支持网络的冗余备份(光口&网口)
- 支持画面锁定
- 支持一个管理员帐户Admin和一个User帐户
- 支持协作共享Push & Get

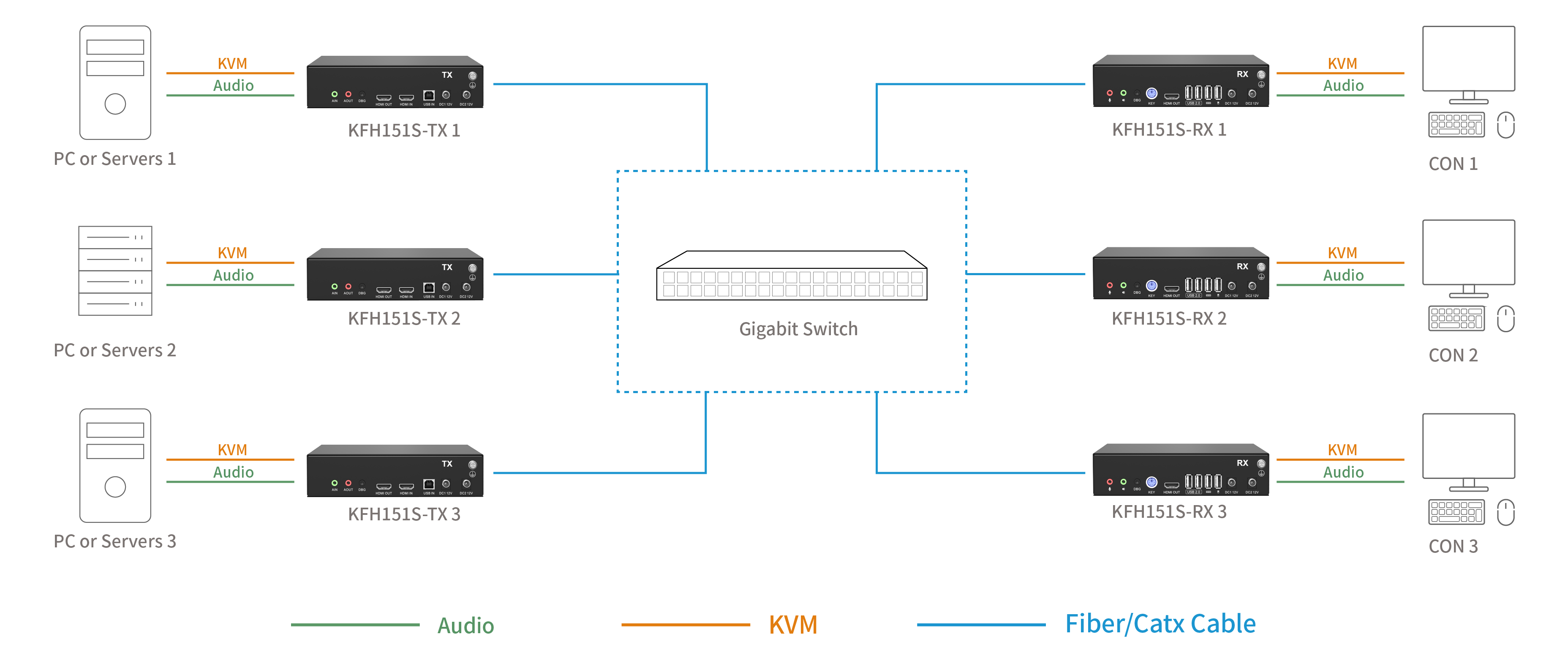

拓扑图

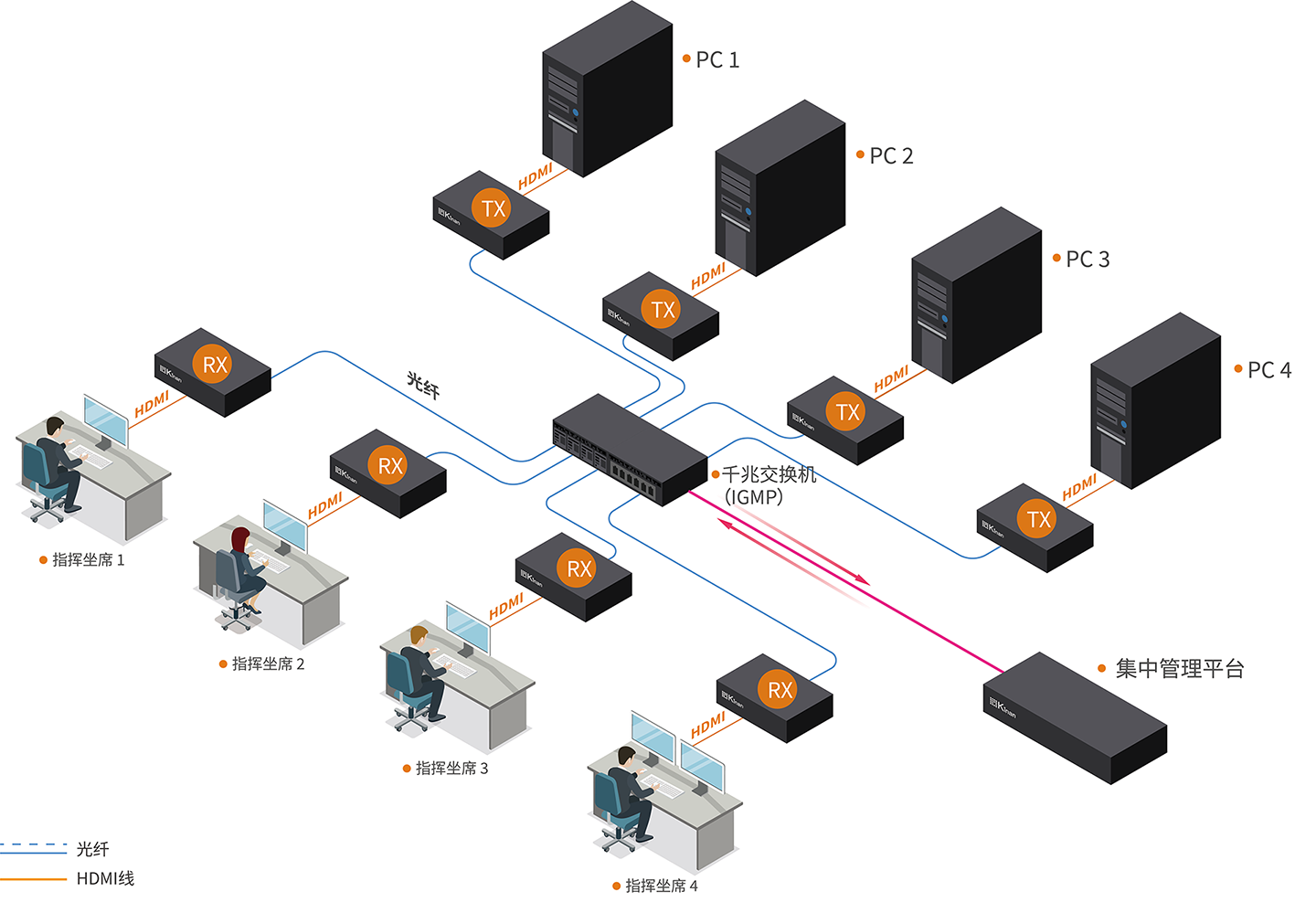

矩阵切换系统
矩阵连接示意图
产品规格

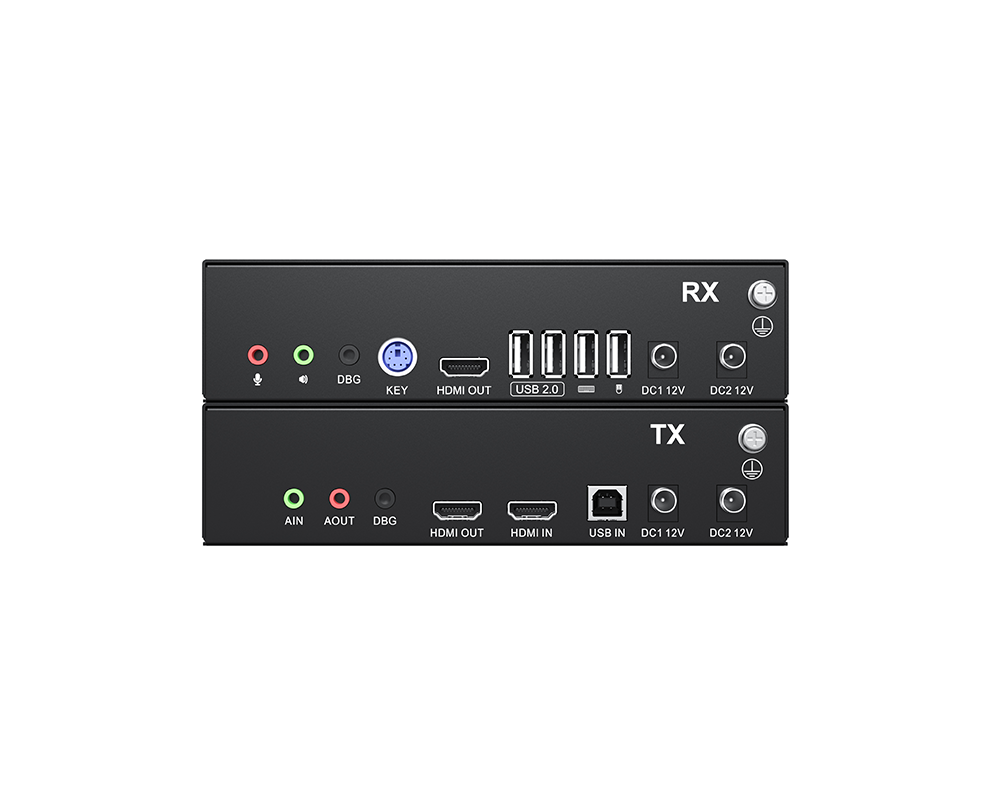

| 技术参数 | KFH151S_TX | KFH151S_RX | ||
|---|---|---|---|---|
| 接口 | HDMI 输入 | 1 x HDMI | N/A | |
| HDMI 输出 | 1 x HDMI | 1 x HDMI | ||
| 电源 | 2 x DC 5.5*2.5 | 2 x DC 5.5*2.5 | ||
| LAN 口 | 1 x RJ45 | 1 x RJ45 | ||
| 光模块 | 1 x SFP | 1 x SFP | ||
| 串口 | 1 x RJ11 | 1 x RJ11 | ||
| 麦克风 | 1 x 3.5MM 耳机(粉) | 1 x 3.5MM 耳机(粉) | ||
| 扬声器 | 1 x 3.5MM 耳机(绿) | 1 x 3.5MM 耳机(绿) | ||
| USB | 1 x USB Type B 母头 | 4 x USB Type A 母头 | ||
| 最大分辨率 | 3840*2160@30Hz（最高） 1920*1080@60Hz（最佳） | |||
| 视频码流 | 最大峰值 700Mbps 典型值 300Mbps | |||
| 传输距离 | 光模块+光纤线：距离≤80KM 网线（CAT5e/6/7）：距离最长 120M(点对点模式) | |||
| 连接方式 | 点对点 多对多、一对多、多对一 | |||
| 电源输入额定值 | DC12V / 2A 双电源冗余 | DC12V / 2A 双电源冗余 | ||
| 功率 | 6W | 6W | ||
| 工作温度 | 0–50 ℃ | |||
| 贮藏温度 | -20–60 ℃ | |||
| 湿度 | 0–80% RH, 无凝结 | |||
| 材料 | 金属 | |||
| 净重(kg) | 0.7kg | 0.7kg | ||
| 机身尺寸 (W × D × H) | 180mm × 123.5mm × 44mm | |||
| 包装尺寸 (W × D × H) | 243mm × 209mm × 98mm | |||
资料下载
产品配件
- IP式HDMI KVM矩阵延长器x1
- HDMI线4Kx1
- USB打印线x1
- 音频双并线x1
- 挂耳x2
- 电源适配器x1
- 说明书/保修卡/合格证x1
