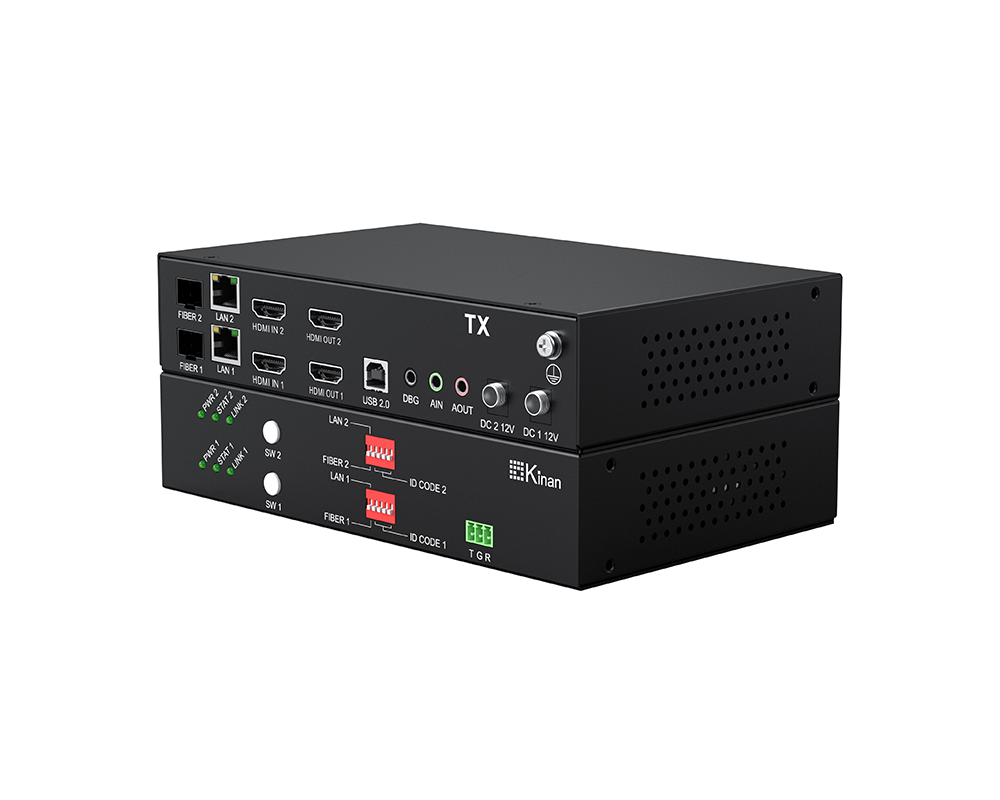

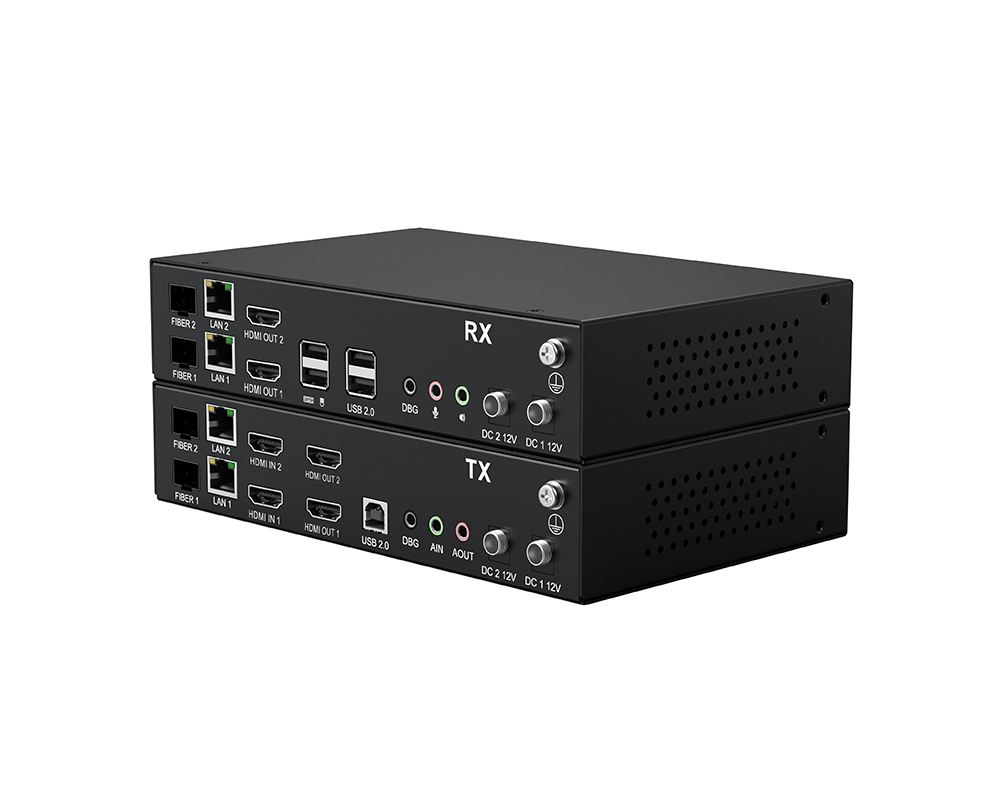

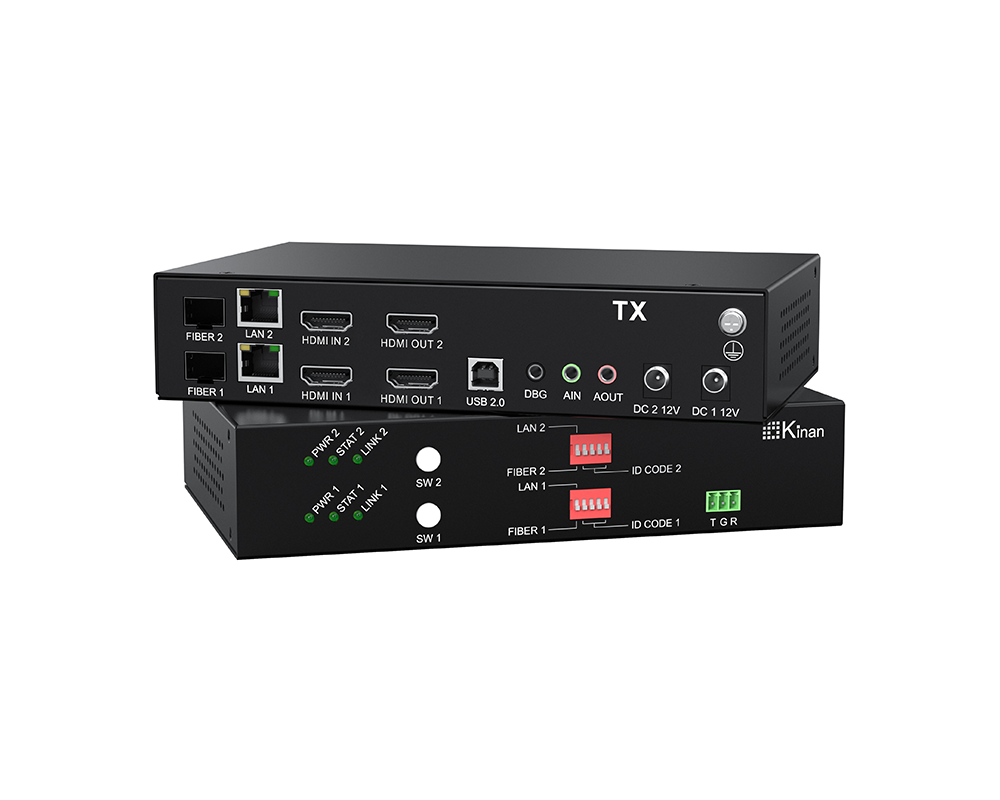

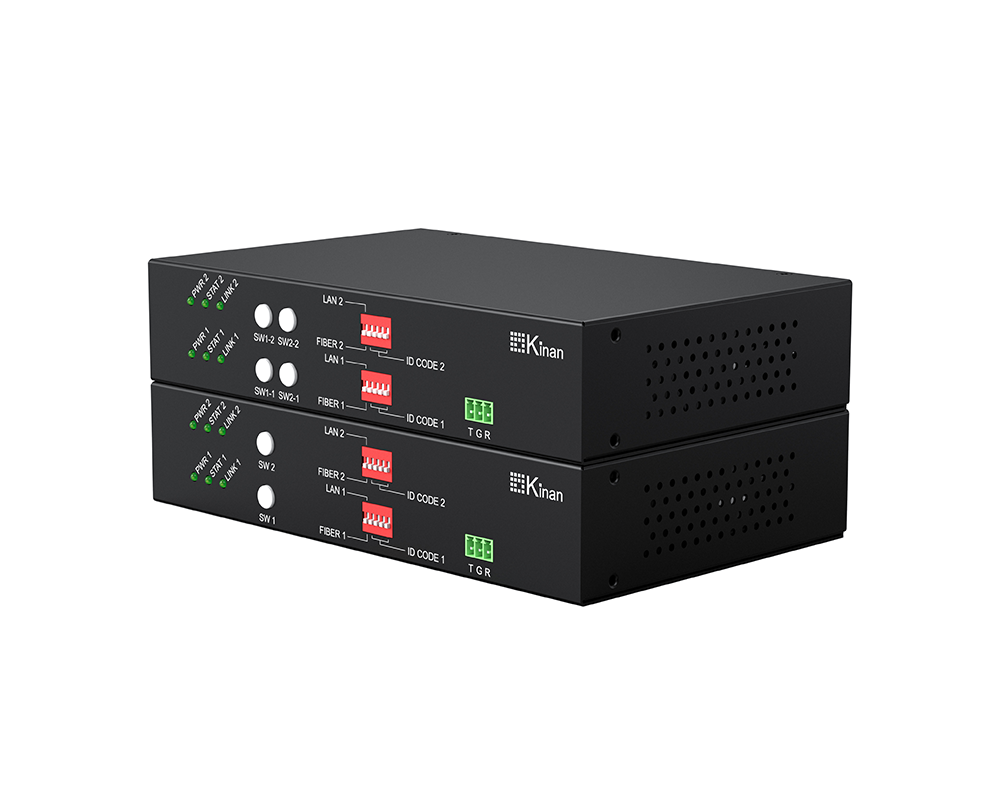

HDMI KVM延长器 双屏光纤/网线
型号：KFH236S
KFH236S HDMI高清数字KVM延长器产品是一种KVM信号延长设备，可将PC主机的2路视频、鼠标、键盘、USB2.0等信号通过网线或光纤传输，支持单模和多模光纤，单模最远传输距离为80km，多模最远传输距离为300m，网线最远传输距离为150m。
在线咨询产品特性
- HDMI2.0高清视频传输，最大分辨率3840x2160@60Hz (YCbCr 4:4:4）
- 超低延时，延时少于1帧（8ms @ 60fps）
- 光纤网线同时传输,光接口SFP单模80KM，双模300M，网线CAT5E支持120M、CAT6支持150M，网线支持1000M LAN局域网接口
- 支持USB 2.0传输，可以连接2个USB外设，例如：U盘、USB打印机、指纹识别模块、人脸识别模块等
- 单路异步串口传输，支持波特率设置
- 本地端（TX）HDMI 接口环出支持EDID切换，识别RX端EDID(RX必须连接显示器)
- 支持HDMI内置数字音频
- 双向音频，支持模拟音频麦克风

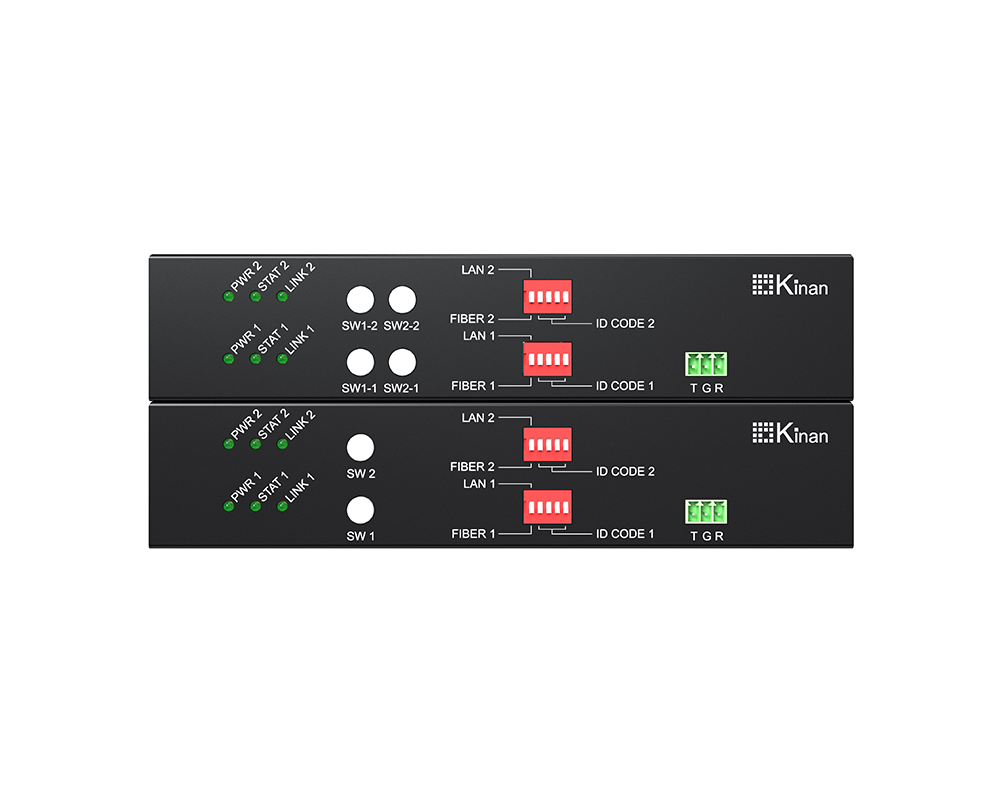

- 支持千兆网络交换机点对点DIP开关拨到相同位置以进行配对连接
拓扑图
点对点直连：网线/光纤
过交换机点对点：网口/光口交换机
产品规格

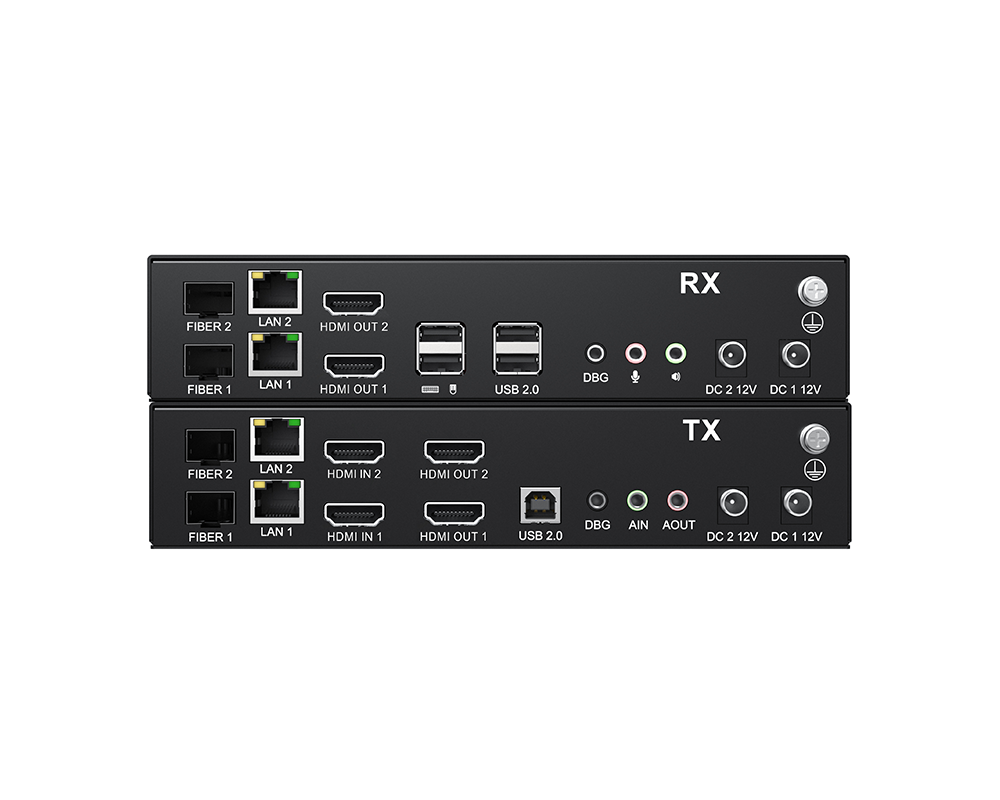

| 技术参数 | KFH236S-TX | KFH236S-RX | ||
|---|---|---|---|---|
| 接口 | HDMI 输入 | 2 x HDMI | N/A | |
| HDMI 输出 | 2 x HDMI | 2 x HDMI | ||
| 电源 | 2 x DC 5.5*2.5mm | 2 x DC 5.5*2.5mm | ||
| LAN 口 | 2 x RJ45 | 2 x RJ45 | ||
| 光模块 | 2 x SFP | 2 x SFP | ||
| 串口 | 1 x 3P凤凰端子 | 1 x 3P凤凰端子 | ||
| 麦克风 | 1 x 3.5mm耳机(粉) | 1 x 3.5mm耳机(粉) | ||
| 扬声器 | 1 x 3.5mm耳机(绿) | 1 x 3.5mm耳机(绿) | ||
| USB | 1 x USB Type B 母头 | 4 x USB Type A 母头 | ||
| 分辨率 | 3840*2160@60Hz | |||
| 视频码流 | 最大峰值 900 Mbps 典型值 450Mbps | |||
| 传输距离 | 光模块+光纤线：距离≤80KM 网线（CAT5e/6/7）：距离最长150M | |||
| DIP地址拨码开关 | 组网点对点拨码连接 | |||
| 电源输入额定值 | DC12V/2A 双电源冗余 | DC12V/2A 双电源冗余 | ||
| 耗电量（功率） | 19W | 22W | ||
| 工作温度 | 0–50 ℃ | |||
| 贮藏温度 | -20–60 ℃ | |||
| 湿度 | 0–80% RH, 无凝结 | |||
| 净重 | 1.03kg | 1.03kg | ||
| 材料 | 金属 | |||
| 机身尺寸(W × D × H) | 210mm×132.2mm×44mm | |||
| 包装尺寸(W × D × H) | 395mm×274mm×110mm | |||
产品配件
- HDMI KVM延长器 双屏光纤/网线x1
- HDMI线4Kx1
- USB打印线x1
- 音频双并线x1
- 挂耳x1
- 电源适配器x1
- 说明书/保修卡/合格证x1
